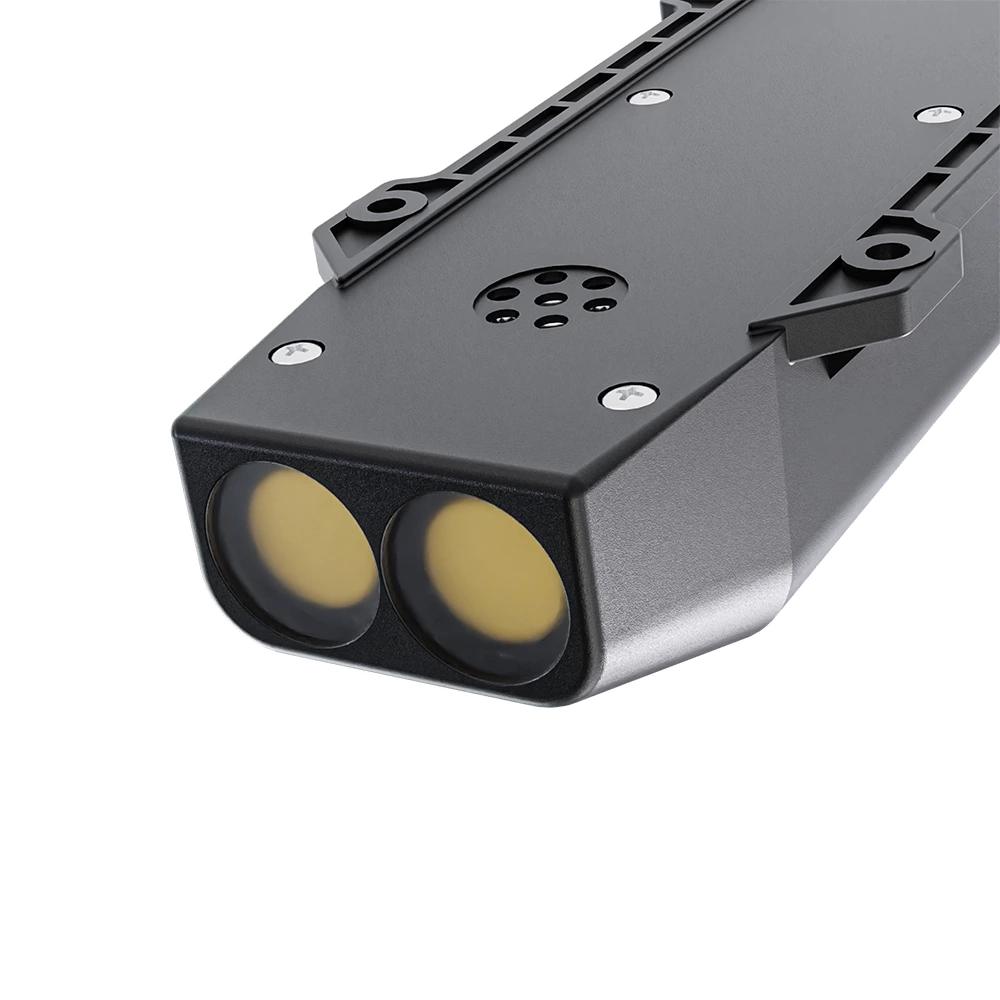

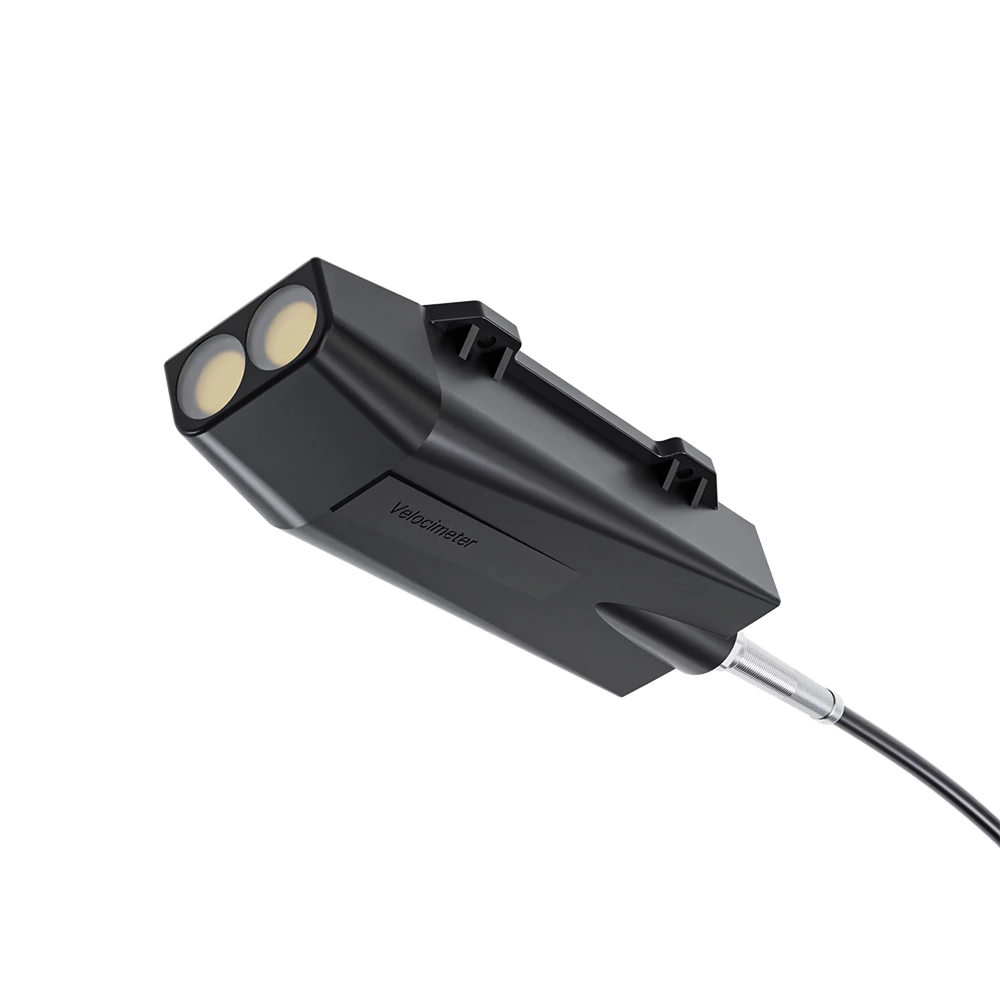

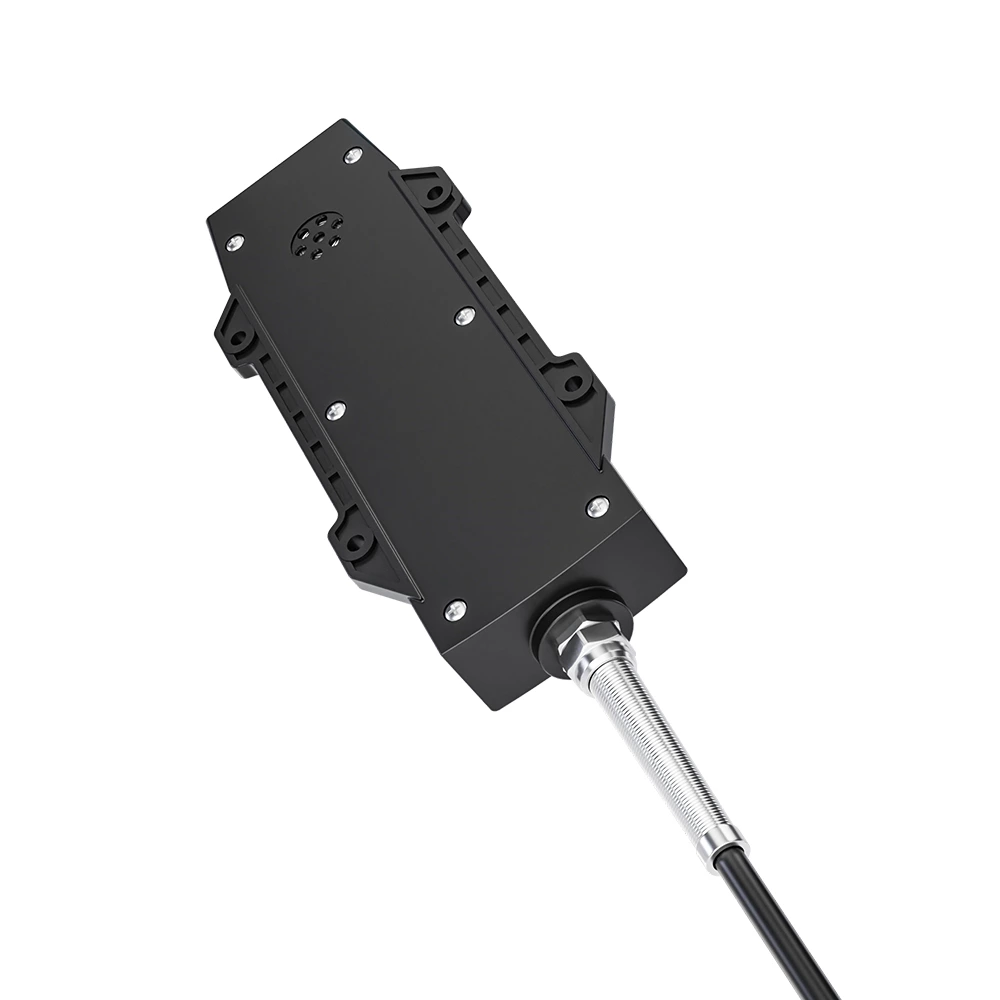

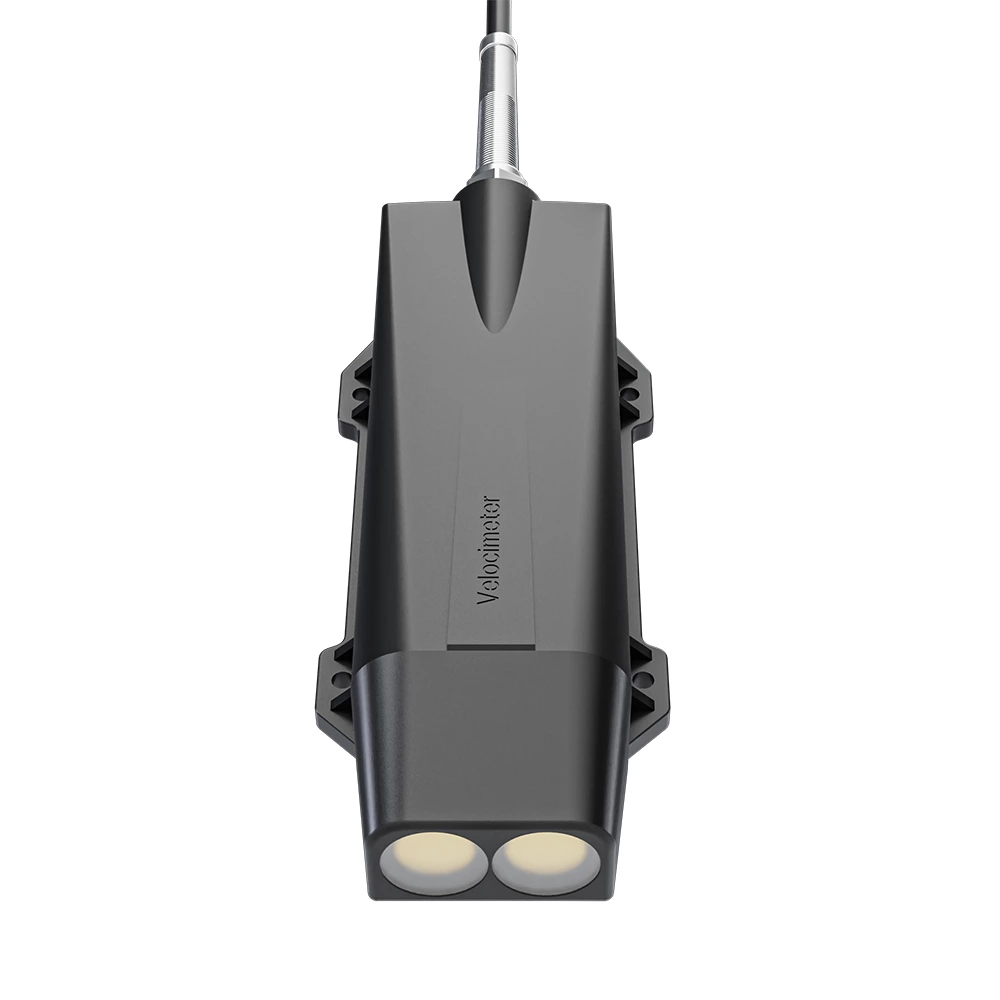

| Producto | Medidor de flujo Doppler ultrasónico |
| Modelo | SUP-FSD300 |
| Parámetro |
| Variable medida | Caudal, líquido, temperatura |
| Rango de medición | Flujo bidireccional pero sin identificación de la dirección del flujo, valor absoluto del caudal. | Caudal: (0~10) m/s
Nivel de líquido: (0~10) m |
| Flujo bidireccional e identificación de la dirección del flujo, caudal con signo más o menos | Caudal: (-10~10) m/s
Nivel de líquido: (0~10) m |
| Temperatura | (-5～60)°C |
| Exactitud | Caudal: 1,0 % ± 0,01 m/s
Nivel de líquido: 0,2 % ± 0,01 m
Temperatura: ±1℃ |
| Resolución | Caudal: 1 mm/s
Nivel de líquido: 1 mm |
| Tiempo de respuesta | 10 s～60 s
Nota: Configure el coeficiente de suavizado a través del protocolo de comunicación, cuanto mayor sea el valor, más rápida será la respuesta del caudal de suavizado. |
| Frecuencia de operación | 2 MHz |
| potencia de fuego | 1W |
| Nivel de protección | IP68 |
| Producción |
| Salida del transformador | Tipo de salida | (4~20) mA (0~5) V |
| Precisión de salida | 0,5 % FS |
| Carga de salida | 250 Ω |
| Salida de comunicación | Tipo de salida | RS485 |
| Especificación de comunicación | MODBUS |
| Salida de relé | Tipo de relé | Doble SPDT / Doble SPDT + Doble SPST |
| Fuente de alimentación |
| Fuente de alimentación | CA: 220 V
CC: 24 V |
| Consumo de energía | ≤4 W |
| Protección contra sobretensión | 36 V |
| Interfaz eléctrica | Conectores de cable M20*1,5 |
| Condiciones del proceso |
| Tipo de vía fluvial | Tuberías, canales, arroyos naturales, ríos |
| Medio medido | Valor de pH entre 6 y 8, no corrosivo para el sensor. |
| Temperatura media | (0～60)°C |
| Condiciones ambientales |
| Temperatura ambiente | (0～60)°C |
| Temperatura de almacenamiento | (-20～60)°C |
El caudalímetro ultrasónico Doppler es un instrumento para medir el caudal y flujo de agua en aguas naturales o canales y tuberías.
El uso de tecnología ultrasónica para detectar el caudal, el punto de medición en frente del cuerpo, no destruye el campo de flujo; medición de alta precisión, linealidad de medición de flujo, puede medir el caudal instantáneo, pero también puede medir el caudal promedio; sin partes giratorias, no tema la obstrucción de sedimentos y el enredo de la hierba acuática, la sonda es resistente y duradera, no hay problema de obstrucción de sedimentos o hierba acuática, malezas, enredos de escombros, etc., es el más adecuado para el alto contenido de sedimentos suspendidos, hierba acuática y otros objetos flotantes y ocasiones de edad de hielo extremadamente duras del río El más adecuado para ríos con alto contenido de sedimentos suspendidos, muchos objetos flotantes como plantas acuáticas y edades de hielo extremadamente severas.
*Alta precisión de medición, amplio rango, puede medir flujo débil o flujo fuerte.
*Detección sensible, alta resolución, no limitada por el caudal inicial.
*La velocidad de respuesta es rápida, puede medir el caudal instantáneo y también puede medir el caudal promedio.
*Linealidad de la medición, no existe curva de corrección valor K, C.
