| Producto | Rotámetro de tubo metálico |
| Modelo | Estación de aterrizaje auxiliar |
| Rango | Agua (20℃) (01~200000) L/h Aire (20,0,1013MPa) (0,03~3000) m³/h |
| Relación de alcance | Estándar 10:1 Opcional 20:1 |
| Exactitud | Estándar: 1,5% Opcional: 1% Gas: 1,5% |
| Presión | Estándar: DN15~DN50≤4.0MPa DN80~DN200≤1.6MPa Opcional: DN15~DN50≤32MPa DN80~DN200≤16MPa |
| Conexión | Brida, abrazadera, rosca, rosca de cordura |
| Temperatura media | Estándar: -20℃~120℃ PTFE 0℃~80℃ Alta temperatura: 120℃~450℃ Baja temperatura: -80℃~-20℃ |
| Temperatura ambiente | Tipo remoto: -40℃~85℃ Tipo de puntero/tipo de alarma local -40℃~100℃ |
| Fuente de alimentación | Tipo estándar: sistema de dos cables de 24 V CC (4-20) mA (12 V CC ~ 32 V CC) Tipo de alarma: sistema de múltiples cables de 24 V CC (4-20) mA (12 V CC ~ 32 V CC) Tipo de CA: (100 ~ 240) V CA 50 Hz ~ 60 Hz Tipo de batería: batería de litio de 3,6 V a 9 AH |
| Resistencia de carga | RLmáx: 600 Ω |
| Salida de alarma | Alarma de flujo instantáneo de límite superior e inferior Tipo de alarma local: alarma de flujo instantáneo de límite superior, límite inferior o límite superior e inferior (capacidad de contacto 1 A a 30 V CC) El rango de retención de alarma de límite superior e inferior es un máximo del 60 % del rango y el intervalo mínimo entre el límite superior e inferior
Las alarmas son del 10% del rango |
| Salida de pulso | La salida de pulso acumulativo es la salida del tubo Darlington de aislamiento de señal del optoacoplador (fuente de alimentación interna de 24 VCC, corriente máxima
8 mA) |
| Protección contra la entrada | IP65 |

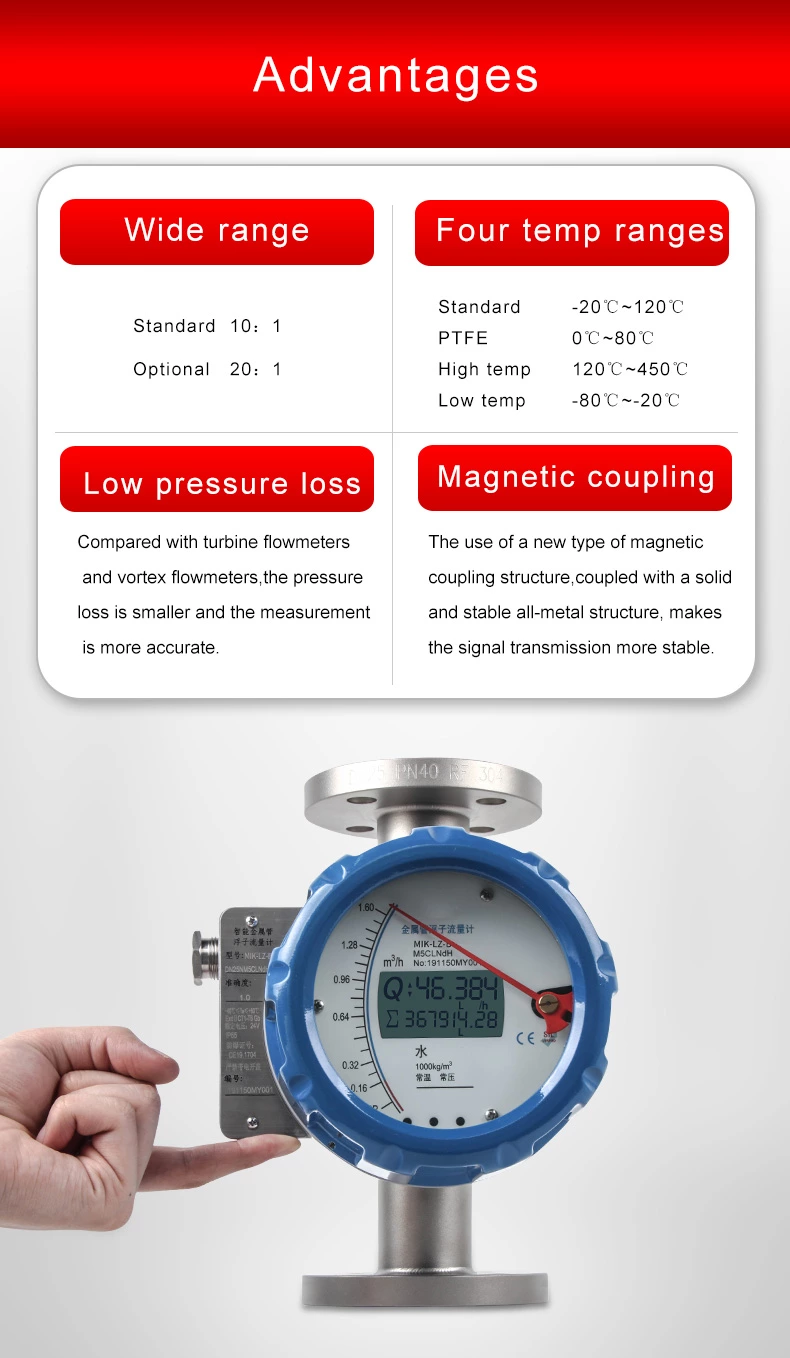

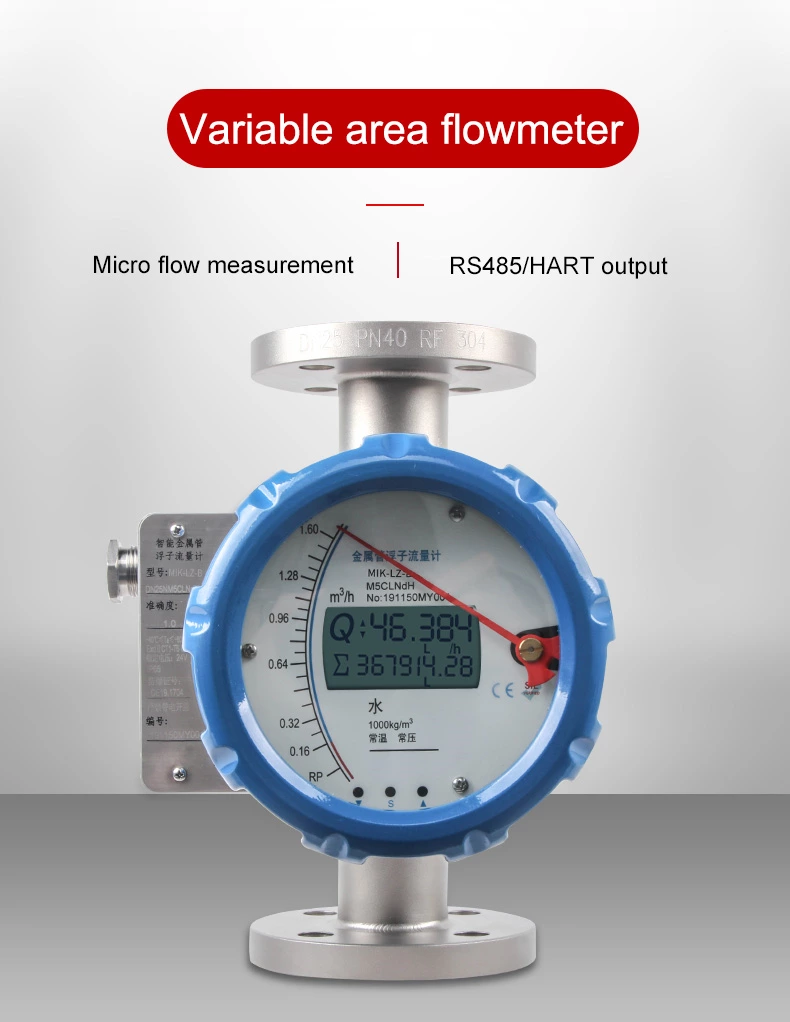

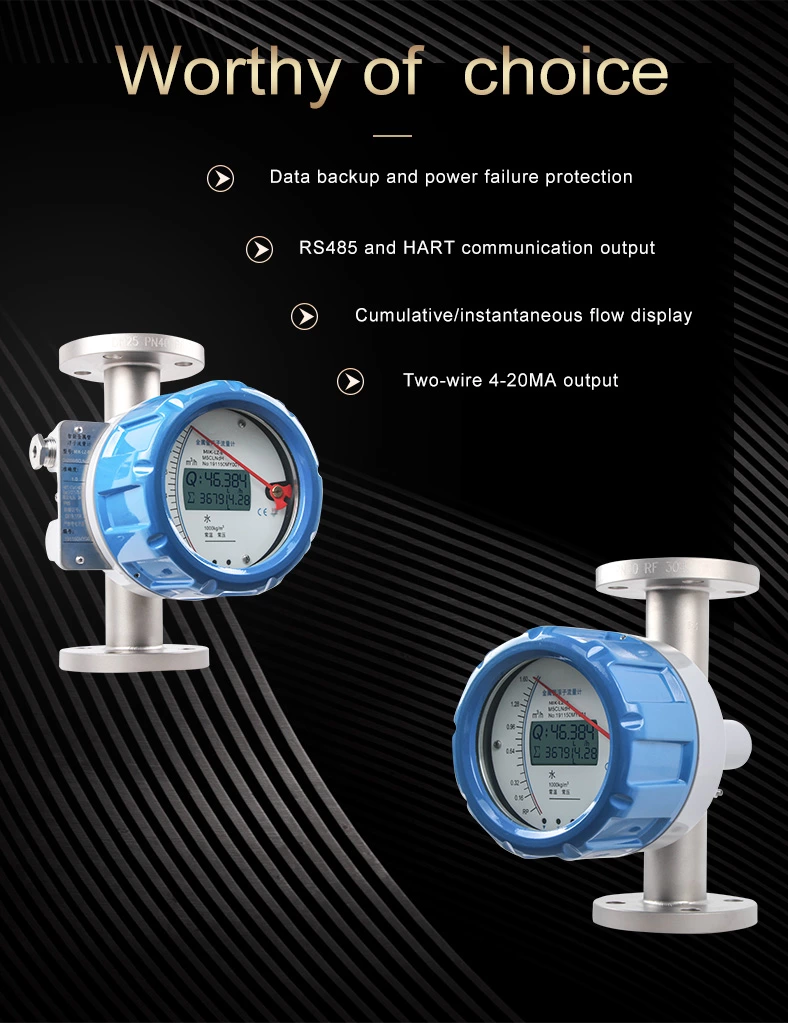

Introducción del producto

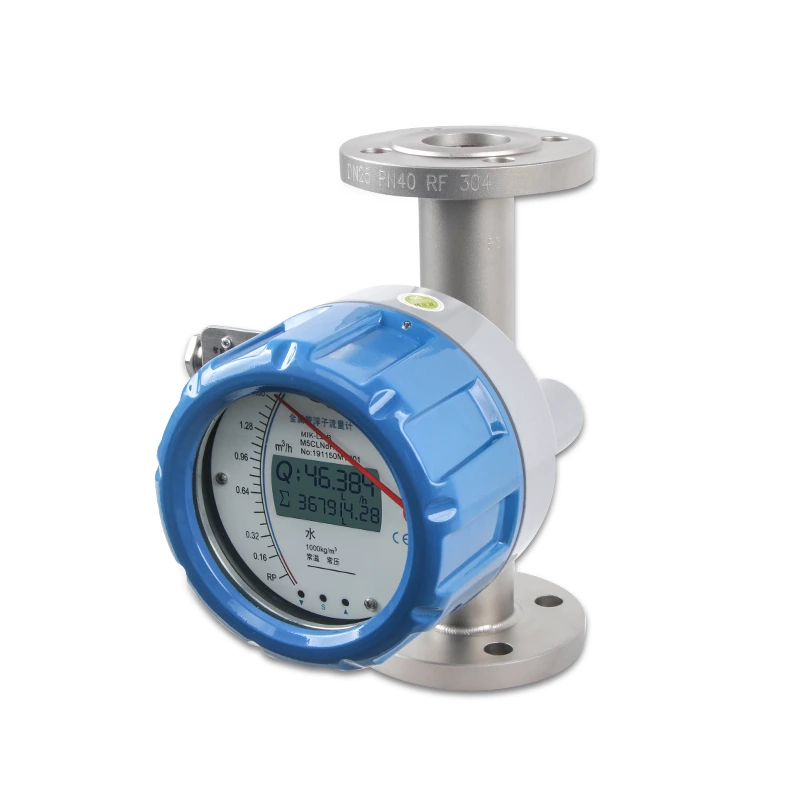

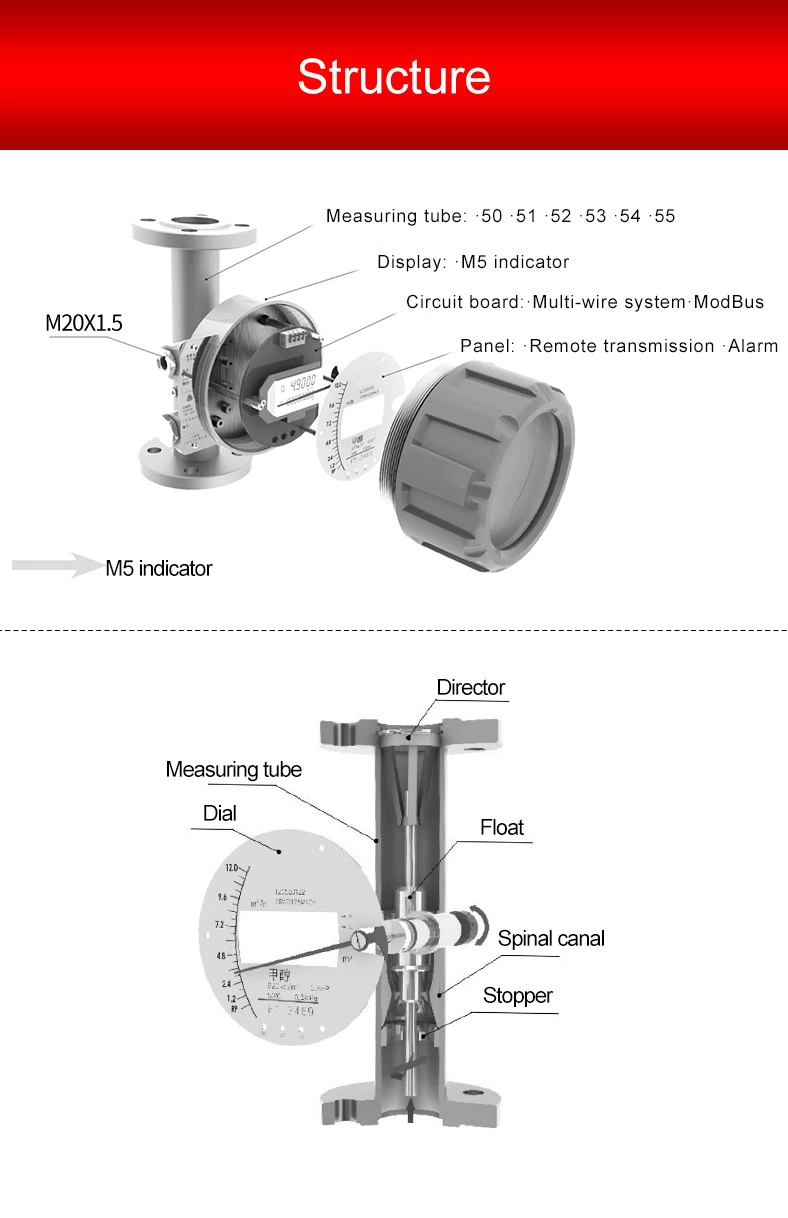

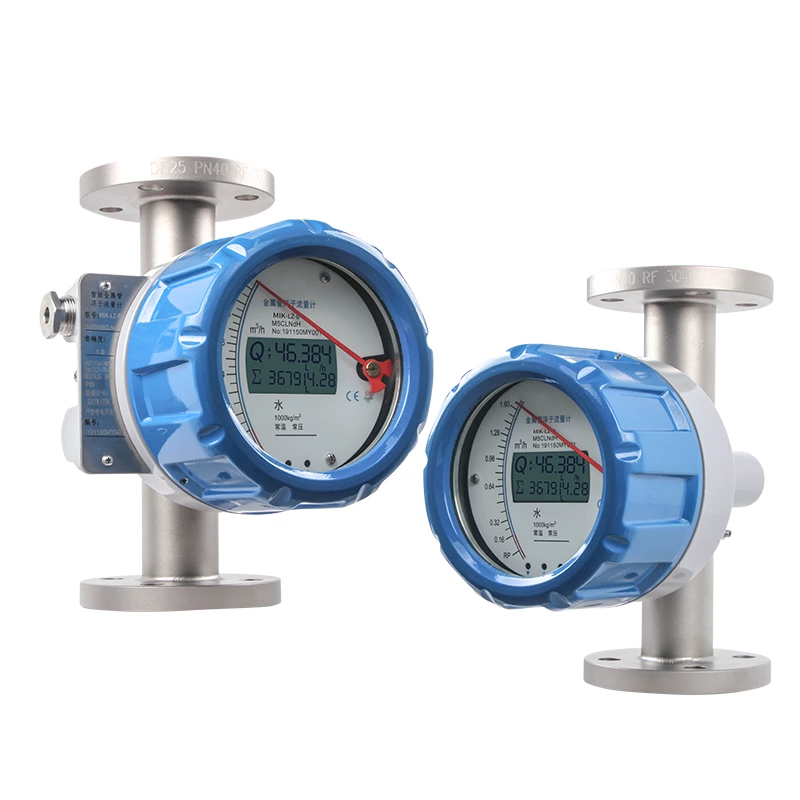

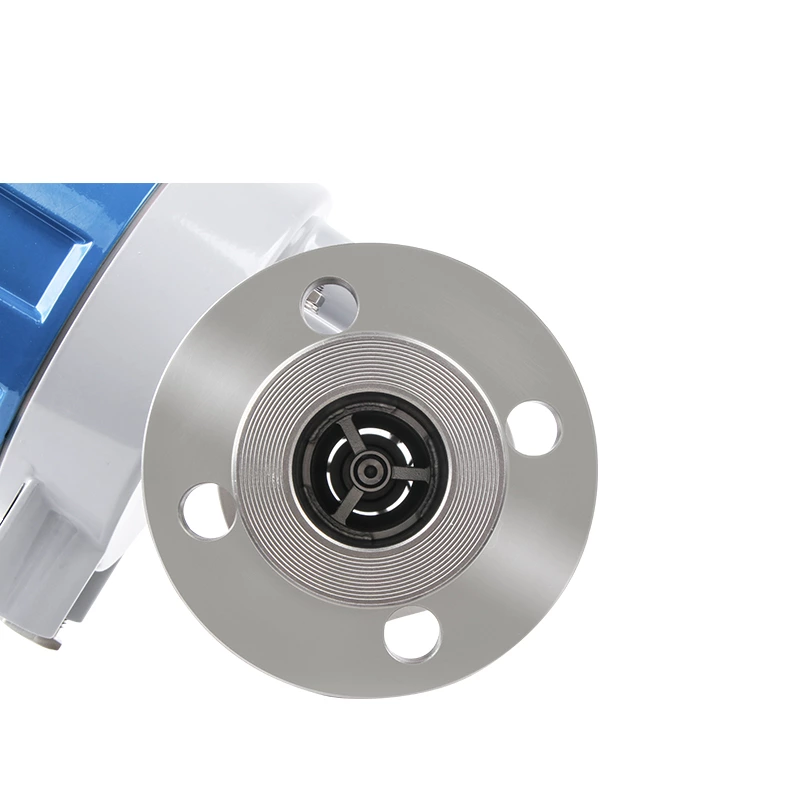

Un rotámetro de tubo metálico es un tipo de caudalímetro que mide el caudal de un fluido, normalmente un gas o un líquido. Consta de un tubo metálico cónico, un flotador y una escala. El tubo metálico cónico tiene un diámetro mayor en la parte inferior y se estrecha gradualmente hacia la parte superior. El flotador es una pequeña bola o cilindro metálico que se mueve libremente hacia arriba y hacia abajo dentro del tubo. La escala está marcada con graduaciones del caudal y está fijada al exterior del tubo.
El funcionamiento de un rotámetro de tubo metálico se basa en el principio de flotabilidad. Cuando el fluido fluye a través del tubo metálico, el flotador sube o baja hasta una posición en la que la fuerza del flujo del fluido es igual a la fuerza gravitacional que actúa sobre el flotador. La posición del flotador corresponde al caudal del fluido, y este se puede leer en la escala. A medida que aumenta el caudal, el flotador sube y la lectura en la escala aumenta. Por el contrario, a medida que disminuye el caudal, el flotador baja y la lectura en la escala disminuye.
Los rotámetros de tubo metálico se utilizan habitualmente en las industrias de procesos para medir el caudal de gases y líquidos en tuberías. Son sencillos y fiables, y se pueden utilizar para medir una amplia gama de caudales. Sin embargo, no son adecuados para medir caudales muy bajos o fluidos muy viscosos.

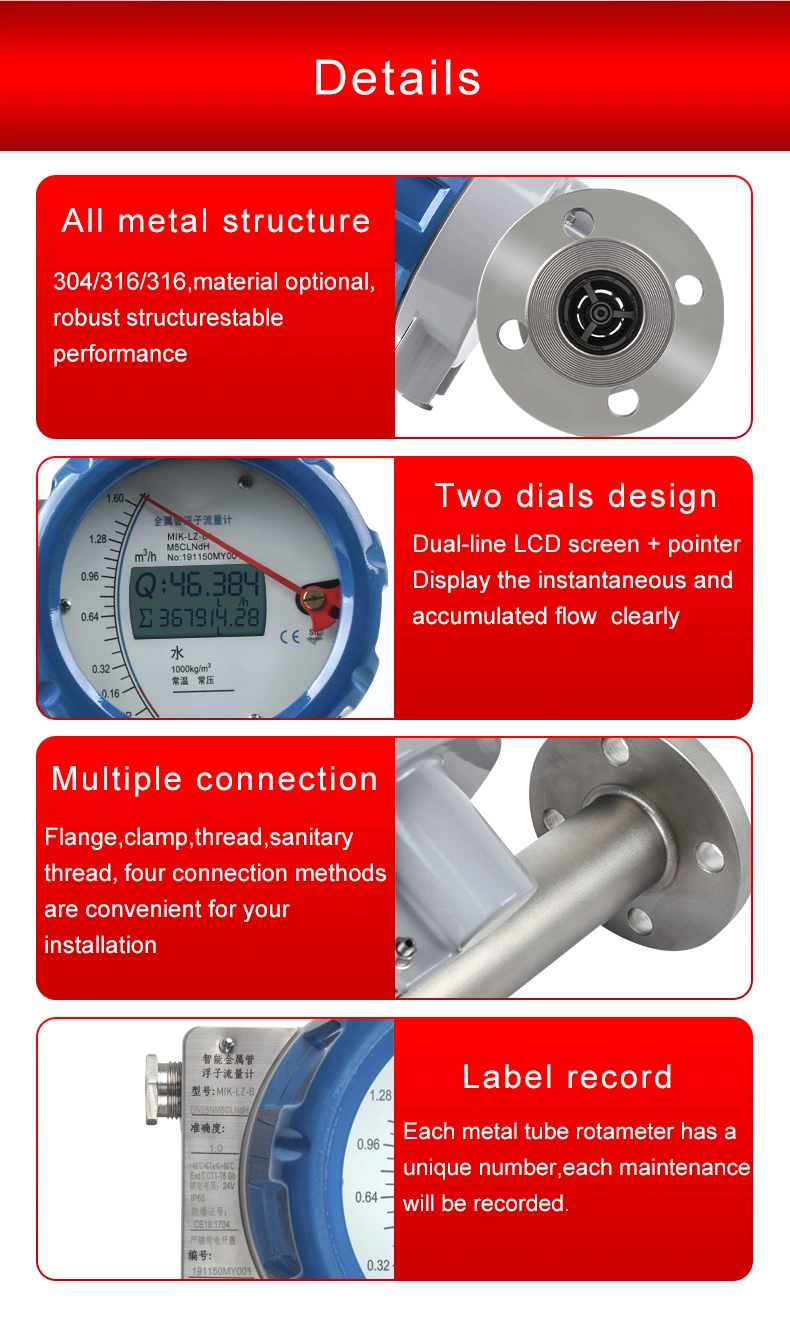

Los rotámetros de tubo metálico SUP-LZ son fáciles de instalar y mantener, con un diseño simple que requiere una calibración y un mantenimiento mínimos. También son fáciles de leer, con una escala clara que permite a los operadores determinar el caudal de manera rápida y precisa.
