Transmisor de temperatura SUP-ST500 programable

Transmisor de temperatura SUP-ST500 programable

caracteristicas

Señal de entrada: detector de temperatura de resistencia (RTD), termopar (TC) y resistencia lineal.

Salida: 4-20 mA

Fuente de alimentación: DC12-40V

Tiempo de respuesta: alcance el 90% del valor final durante 1 s

  • Especificación
Aporte
Señal de entrada

Detector de temperatura de resistencia (RTD),

termopar (TC) y resistencia lineal.

Alcance de temperatura de compensación de unión fría -20~60℃
Precisión de compensación ±1℃
Producción
Señal de salida 4-20mA
Resistencia de carga RL≤(Ue-12)/0.021
Corriente de salida de alarma de desbordamiento de límite superior e inferior  IH=21mA, IL=3.8mA
Corriente de salida de la alarma de desconexión de entrada 21mA
Fuente de alimentación
Tensión de alimentación DC12-40V
Otros parámetros
Precisión de transmisión (20℃) 0.1%FS
Deriva de temperatura 0.01%FS/℃
Tiempo de respuesta Alcanza el 90% del valor final durante 1 s
Temperatura ambiental utilizada  -40~80℃
Temperatura de almacenamiento -40~100℃
Condensación Admisible
Proteccion IP00; IP66 (installation)
Compatibilidad electromagnética

Conforme a los equipos industriales GB / T18268

requisitos de aplicación (IEC 61326-1)

Tabla de tipos de entrada
Modelo Tipo Alcance de la medición Alcance mínimo de medición

Temperatura de resistencia

detector (RTD)

Pt100 -200~850℃ 10℃
Cu50 -50~150℃ 10℃
Termopar (TC) B 400~1820℃ 500℃

E

-100~1000℃ 50℃
J -100~1200℃ 50℃
K -180~1372℃ 50℃
N -180~1300℃ 50℃
R -50~1760℃ 500℃

S

-50~1760℃ 500℃
T -200~400℃ 50℃
Wre3-25 0~2315℃ 500℃
Wre5-26 0~2310℃ 500℃

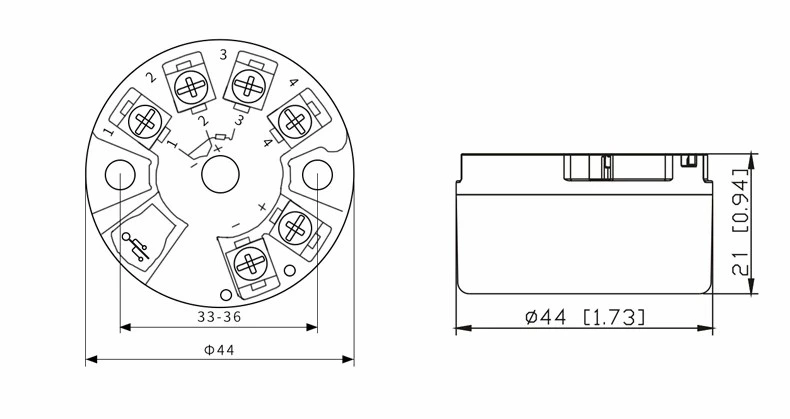

  • Tamaño del producto



Temperature transmitter

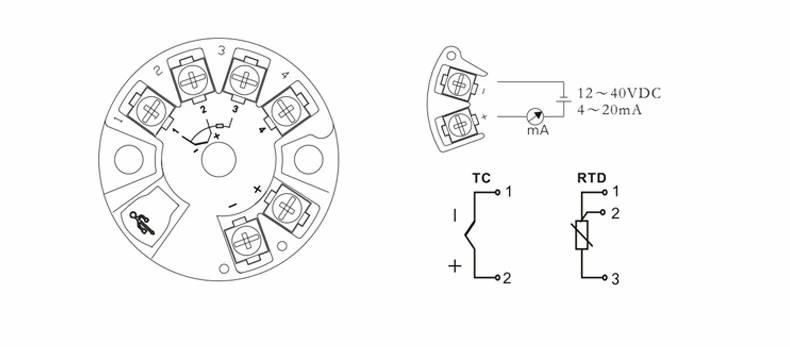

  • Cableado del producto

Temperature transmitter

Nota: no se requiere una fuente de alimentación de 24 V cuando se utiliza la línea de programación del puerto serie V8

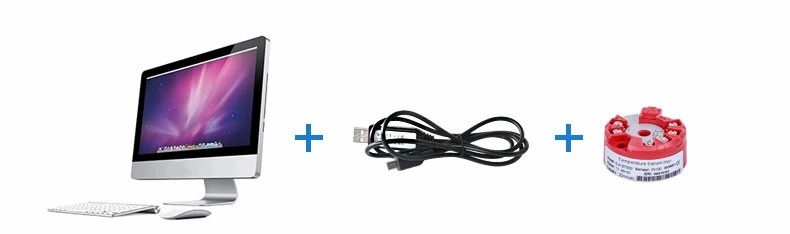

  • Software

temperature transmitter

El transmisor de temperatura SUP-ST500 admite el ajuste de la señal de entrada. Si necesita ajustar la señal de entrada, háganoslo saber y le proporcionaremos el software.

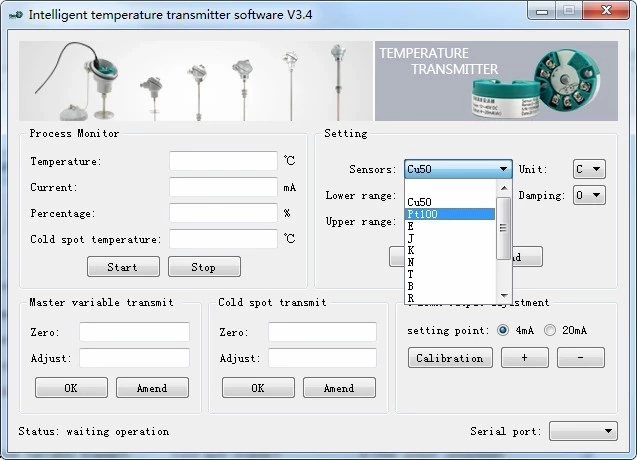

          Temperature transmitter software

Con el software, puede ajustar el tipo de temperatura, como PT100, Cu50, R, T, K, etc. rango de temperatura de entrada.
