Range: 200°C to +1260°C

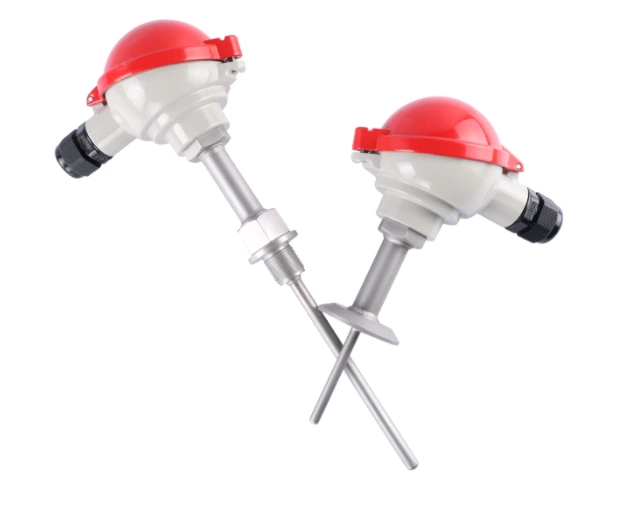

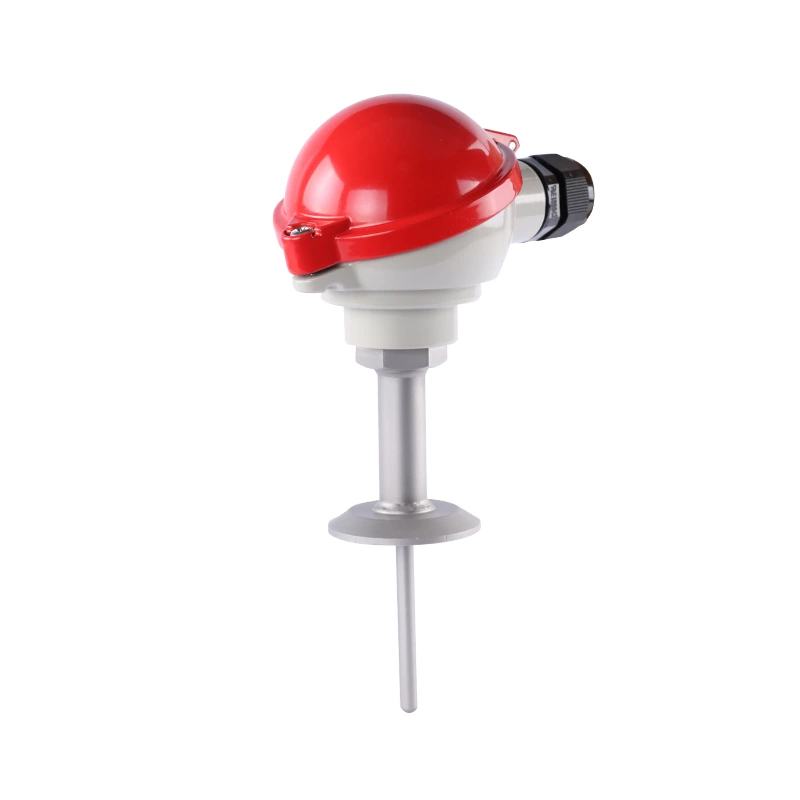

Installation method: thread, clamp, plug-in
Custom sheath outer diameter available
Custom long length
Tipo de sensor de termómetro de resistencia
| Valor de resistencia nominal en ℃ | Clase | Medida de corriente | R(100℃) / R(0℃) |
| Pt100 | A | Por debajo de 2 mA | 1.3851 |
| B | |||
| Nota | |||
| 1. R (100 ℃) es el valor de resistencia de la resistencia de detección a 100 ℃. | |||
| 2. R (0 ℃) es el valor de resistencia de la resistencia de detección en 0 ℃. | |||
Especificaciones estándar del sensor de termómetro de resistencia
| Vaina | Alambre conductor | Vaina | Aprox. | ||||
| longitud máxima | peso | ||||||
| OD(mm) | WT(mm) | Material | Dia(mm) | Resistencia por cable | Material | (m) | (g/m) |
| （Ω/m） | |||||||
| Φ2.0 | 0.25 | SUS316 | Φ0.25 | － | Nickel | 100 | 12 |
| Φ3.0 | 0.47 | Φ0.51 | 0.5 | 83 | 41 | ||
| Φ5.0 | 0.72 | Φ0.76 | 0.28 | 35 | 108 | ||
| Φ6.0 | 0.93 | Φ1.00 | 0.16 | 20 | 165 | ||
| Φ8.0 | 1.16 | Φ1.30 | 0.13 | 11.5 | 280 | ||
| Φ9.0 | 1.25 | Φ1.46 | 0.07 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1.50 | 0.07 | 10.5 | 630 | ||
| Φ3.0 | 0.38 | Φ0.30 | - | 83 | 41 | ||
| Φ5.0 | 0.72 | Φ0.50 | ≤0.65 | 35 | 108 | ||
| Φ6.0 | 0.93 | Φ0.72 | ≤0.35 | 20 | 165 | ||
| Φ8.0 | 1.16 | Φ0.90 | ≤0.25 | 11.5 | 280 | ||
| Φ9.0 | 1.25 | Φ1.00 | ≤0.14 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1.50 | ≤0.07 | 10.5 | 630 | ||
Tolerancia de los RTD a la temperatura y tabla estándar aplicable
| IEC 751 | JIS C 1604 | |||
| Clase | Tolerancia (℃) | Clase | Tolerancia (℃) | |
| Pt100 | A | ±（0.15 +0.002|t|） | A | ±（0.15 +0.002|t|） |
| ( R(100℃)/R(0℃)=1.3851 | B | ±（0.3+0.005|t|） | B | ±（0.3+0.005|t|） |
| Nota. | ||||
| 1.La tolerancia se define como la desviación máxima permitida de la temperatura frente a la tabla de referencia de resistencia.． | ||||
| 2. l t l = módulo de temperatura en grados Celsius sin tener en cuenta el signo． | ||||
| 3. La clase de precisión 1 / n (DIN) se refiere a la tolerancia 1 / n de la clase B en IEC 751 | ||||
-Una amplia gama de medidas
Debido a su diámetro exterior muy pequeño, este sensor de termómetro de resistencia se puede insertar fácilmente en cualquier objeto de medición pequeño. Se utiliza en una amplia gama de temperaturas, desde -200 ℃ a + 500 ℃.
-Respuesta rápida
Este sensor de termómetro de resistencia tiene una pequeña capacidad calorífica debido a su pequeño tamaño y es muy sensible a los pequeños cambios de temperatura y tiene una respuesta rápida.
-Instalación simple
Su característica flexible (radio de curvatura más del doble del diámetro exterior de la vaina) hace que la instalación sea simple y en el lugar en configuraciones complejas. Toda la unidad, excepto los 70 mm en la punta, se puede doblar para encajar.
-Larga vida útil
A diferencia de los sensores de termorresistencia convencionales que tienen un deterioro del valor de resistencia con la edad o circuitos abiertos, etc., los cables y elementos de resistencia del sensor de termorresistencia están aislados con óxido de magnesio químicamente estable, lo que garantiza una vida útil muy larga.
-Excelente resistencia mecánica y resistencia a vibraciones.
Se garantiza un alto rendimiento incluso en condiciones desfavorables, como cuando se utiliza en instalaciones vibratorias o en entornos corrosivos.
atmósferas.
-Diámetros exteriores de vaina personalizados disponibles
Están disponibles los diámetros exteriores de la vaina, entre 0,8 y 12 mm.
-Largos largos personalizados disponibles
Están disponibles longitudes de hasta 30 m como máximo, dependiendo del diámetro exterior de la vaina.
