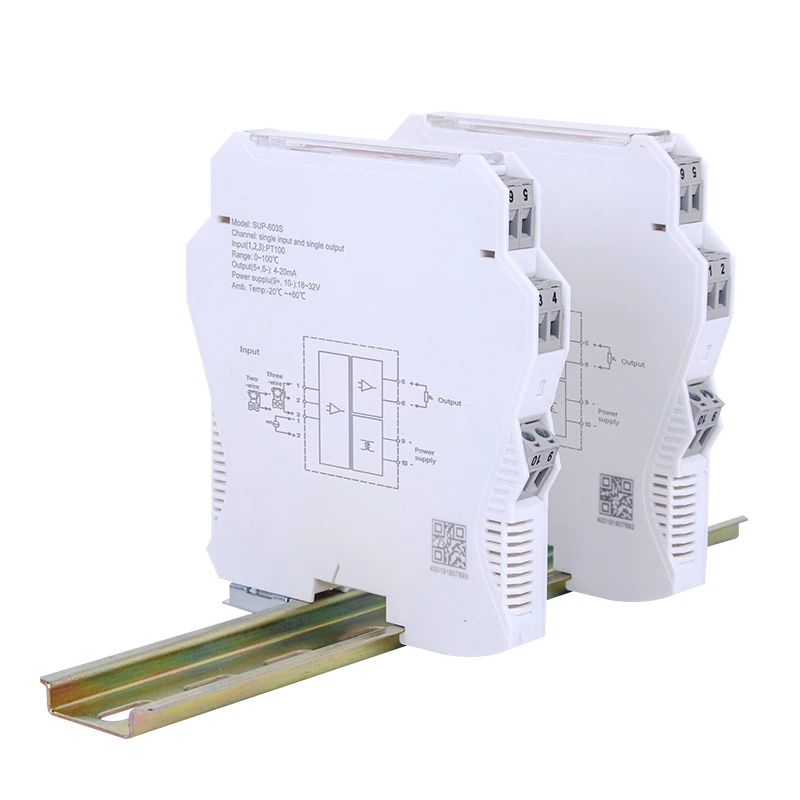

Aislador de señal de temperatura SUP-603S

caracteristicas

• Input signal type:

Thermocouple: K, E, S, B, J, T, R, N and WRe3-WRe25, WRe5-WRe26, etc.；

Thermal resistance: two-/three-wire system thermal resistance (Pt100, Cu50, Cu100, BA1, BA2, etc.)

The type and range of input signal can be determined at the time of ordering or self-programmed.

• Output signal type:

DC: 0(4)mA～20mA；0mA～10mA;

DC voltage: 0(1)V～5V； 0V～10V;

Other signal types may be customized as required, see the product label for the specific signal types;

• Output ripple:<5mV rms（load 250Ω）

• Accuracy of isolated transmission: (25℃±2℃, excluding cold junction compensation)

Especificación

• Tipo de señal de entrada:

Termopar: K, E, S, B, J, T, R, N y WRe3-WRe25, WRe5-WRe26, etc.；

Resistencia térmica: resistencia térmica del sistema de dos / tres hilos (Pt100, Cu50, Cu100, BA1, BA2, etc.)

El tipo y rango de la señal de entrada puede determinarse en el momento de realizar el pedido o autoprogramarse.

• Tipo de señal de salida:

CC: 0 (4) mA ～ 20mA ； 0mA ～ 10mA;

Voltaje DC: 0 (1) V ～ 5V ； 0V ～ 10V;

Se pueden personalizar otros tipos de señales según sea necesario; consulte la etiqueta del producto para conocer los tipos de señales específicos;

• Ondulación de salida: <5mV rms （carga 250Ω）

• Precisión de la transmisión aislada: (25 ℃ ± 2 ℃, excluyendo la compensación de unión fría)

Tipo de señal de entrada		Distancia	Exactitud
TC	K/E/J/N, etc.	< 300 ℃	±0.3 ℃
		≥ 300 ℃	±0.1% F∙S
	S/B/T/R/WRe-series	< 500 ℃	±0.5 ℃
		≥ 500 ℃	±0.1% F∙S
RTD	Pt100/Cu100/Cu50/BA1/BA2, etc.	< 100 ℃	±0.1 ℃
		≥ 100 ℃	±0.1% F∙S

Introducción

SUP-603S Señal de termopar de entrada / resistencia térmica y señal de corriente / voltaje de salida transmitida a través del aislamiento.

Los terminales de entrada, salida y fuente de alimentación están aislados entre sí. El producto provisto con autodiagnóstico de fallas en línea y otras funciones es un transmisor de temperatura inteligente. El programador portátil dedicado de la empresa puede adaptarse para modificar parámetros o realizar calibraciones.
