El medidor de nivel por radar de 80GHz utiliza tecnología FMCW (Frequency Modulated Continuous Wave) de alta frecuencia para proporcionar mediciones continuas, precisas y fiables de nivel y distancia en aplicaciones industriales.
Gracias a su frecuencia de trabajo de 76 a 81 GHz y un ancho de banda de 5 GHz, ofrece una resolución superior y una excelente capacidad de detección incluso en depósitos complejos, silos de sólidos, tanques de productos químicos y aplicaciones con vapor, espuma o polvo.
La serie está equipada con un chip RF CMOS de ondas milimétricas desarrollado internamente, que proporciona una arquitectura de radiofrecuencia más compacta, una relación señal-ruido superior y una zona muerta prácticamente inexistente.
Su diseño permite aplicaciones de dos y cuatro hilos, facilitando la integración en sistemas industriales modernos.
-
Características del Producto
Tecnología FMCW de 80GHz
La frecuencia de operación de 76-81 GHz proporciona una mayor resolución de medición y una precisión significativamente superior frente a radares convencionales de baja frecuencia.
Alcance de Hasta 120 Metros
Diseñado para aplicaciones de gran distancia tanto en líquidos como en sólidos.
Haz de Antena de Solo 3°
El estrecho ángulo de emisión reduce interferencias causadas por estructuras internas del tanque, agitadores, tuberías o paredes.
Excelente Rendimiento en Sólidos
La longitud de onda más corta proporciona una mejor reflexión sobre superficies inclinadas, permitiendo mediciones estables en silos y tolvas.
Rendimiento Superior en Ambientes con Polvo
La alta frecuencia y los algoritmos avanzados permiten mediciones fiables incluso en aplicaciones con gran cantidad de polvo suspendido.
Algoritmos Inteligentes Integrados
Los algoritmos internos garantizan una salida estable incluso en depósitos con agitadores rápidos o superficies turbulentas.
Zona Muerta Prácticamente Nula
Permite aprovechar mejor la capacidad útil del tanque y mejorar la precisión en niveles altos.
Bajo Mantenimiento
Diseño sin contacto que elimina el desgaste mecánico y reduce costos operativos.
| Variable medida |
Nivel / Distancia |
| Frecuencia |
76 GHz ~ 81 GHz, ancho de banda FMCW de 5 GHz |
| Rango de medición |
0,08 m ~ 10 m / 0,08 m ~ 20 m / 0,08 m ~ 30 m / 0,3 m ~ 60 m |
| Precisión |
Medición de líquidos: ±2 mm
Medición de sólidos: ±5 mm |
| Resolución |
Resolución de pantalla: 1 mm
Resolución de distancia [1]: 3 cm |
| Ángulo de haz |
3° / 8° |
| Constante dieléctrica mínima medida |
≥ 2 |
| Alimentación eléctrica |
(15 ~ 28) VDC o 220 VAC |
| Consumo de energía |
≤ 2 W |
| Comunicación |
MODBUS，HART / Serie |
| Salida de señal |
(4 ~ 20) mA o RS-485 |
| Salida de fallo |
3,8 mA, 4 mA, 20 mA, 21 mA, retención (Hold) |
| Operación / Programación local |
Pantalla matricial de puntos 128 × 64 / 4 botones |
| Humedad |
≤ 95 % RH |
| Material de la carcasa |
Aleación de aluminio, acero inoxidable |
| Tipo de antena |
Antena de lente / Antena anticorrosiva / Brida aislada con cuarzo |
| Temperatura de proceso |
T0: -40 ~ 80 °C
T1: -40 ~ 150 °C |
| Presión de proceso |
(-0,1 ~ 2) MPa |
| Dimensiones del producto |
Ø100 × 270 mm |
| Entrada de cable |
M20 × 1,5 |
| Cable recomendado |
AWG18 o 0,75 mm² |
| Grado de protección |
IP67 |
| Método de instalación |
Rosca o brida |
| Peso |
2,480 kg / 2,995 kg |
Tratamiento de Agua y Aguas Residuales
Monitoree con precisión los niveles en clarificadores, tanques de sedimentación, estaciones de bombeo y depósitos de dosificación química. El sensor con protección IP67 resiste ambientes húmedos y químicamente agresivos sin entrar en contacto con el medio de proceso. Ideal para plantas de agua potable, tratamiento de aguas residuales industriales y sistemas de desalinización.
Clarificadores · Tanques de lodos · Tanques de dosificación química · Pozos de aguas pluviales · Tanques de alimentación para desalinización
Petróleo, Gas y Petroquímica
Medición fiable de nivel e inventario de hidrocarburos en tanques de almacenamiento, separadores y tanques de servicio. Su estrecho ángulo de haz de 3° minimiza los ecos falsos causados por estructuras internas, mientras que su amplio rango de temperatura de funcionamiento (-40 °C a +150 °C) permite aplicaciones desde GNL criogénico hasta petróleo crudo caliente.
Tanques de crudo · Vasijas separadoras · Tanques de combustible · Tanques de residuos oleosos (slop tanks) · Tanques de GLP
Industria Química y Farmacéutica
Control preciso de nivel para ácidos corrosivos, álcalis, solventes y principios activos farmacéuticos (API). Disponible con antenas de brida aisladas con cuarzo y carcasa de acero inoxidable para cumplir con los requisitos de resistencia química e higiene. La configuración por Bluetooth evita la apertura del equipo en áreas peligrosas.
Tanques de ácido y álcali · Depósitos de solventes · Reactores químicos · Contenedores IBC · Tanques de mezcla farmacéutica
Sólidos a Granel, Polvos y Granulados
La corta longitud de onda de la señal de 80 GHz proporciona una excelente reflexión en polvos y materiales granulados, independientemente del ángulo de reposo. El algoritmo adaptativo integrado distingue eficazmente los ecos reales del material de los ecos falsos generados por estructuras internas.
Tolvas de cemento · Silos de ceniza volante · Tolvas de carbón · Pellets plásticos · Silos de almacenamiento de granos

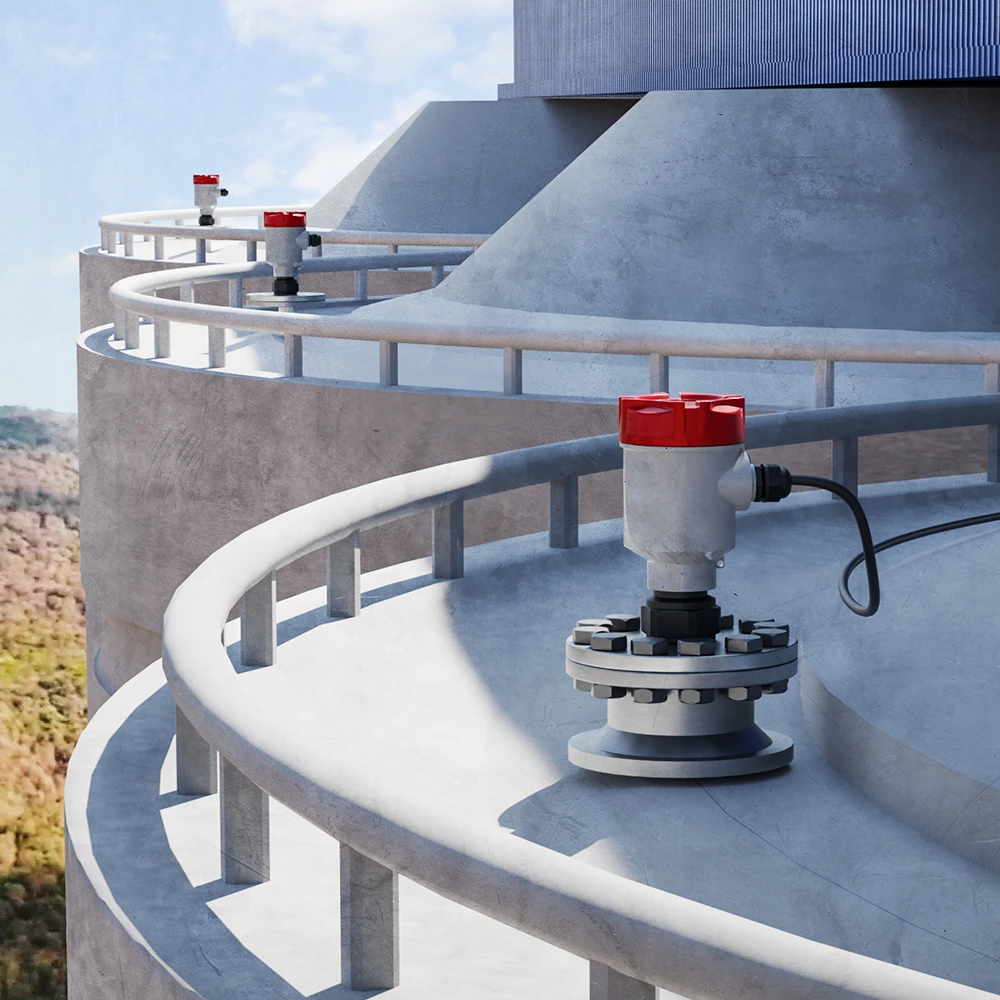

Cemento y Materiales de Construcción
Diseñado para entornos con altas concentraciones de polvo, este radar mantiene mediciones estables y fiables en silos de cemento, tolvas de clínker y depósitos de agregados donde los sensores ultrasónicos suelen presentar limitaciones. Su capacidad de operación hasta 150 °C es ideal para sistemas de alimentación de hornos y transporte de clínker.
Silos de cemento · Tolvas de ceniza volante · Depósitos de clínker · Silos de harina cruda · Almacenamiento de agregados
Minería y Procesamiento de Minerales
La robusta carcasa IP67 soporta vibraciones, polvo y salpicaduras químicas presentes en tanques de pulpa mineral, depósitos de relaves y sistemas de alimentación de molinos. Su rango de medición de hasta 120 m es ideal para instalaciones mineras de gran escala. La comunicación Modbus RS-485 permite una integración sencilla con sistemas SCADA y DCS.
Tanques de pulpa mineral · Depósitos de relaves · Tolvas de alimentación de molinos · Tanques de lixiviación ácida · Embalses de recuperación de agua
Pulpa y Papel
Medición fiable de nivel en depósitos de pasta de papel, licor blanco, licor negro y silos de almacenamiento de astillas de madera. El diseño sin contacto evita incrustaciones y reduce significativamente los costes de mantenimiento frente a tecnologías basadas en flotadores o presión. Las opciones de antena resistentes a productos químicos son adecuadas para licores agresivos de digestión.
Tanques de pasta de papel · Tanques de licor negro y blanco · Silos de astillas de madera · Tanques de recuperación química
-
Advantages Compared with Ultrasonic Sensors
¿Por Qué Elegir Radar en Lugar de Ultrasonido?
| Radar 80GHz |
Sensor Ultrasónico |
| No afectado por vapor |
Sensible al vapor |
| No afectado por polvo |
Rendimiento limitado |
| Alta precisión ±2 mm |
Menor precisión |
| Mayor alcance |
Alcance limitado |
| Adecuado para sólidos |
Aplicaciones limitadas |
| Menor mantenimiento |
Mayor sensibilidad ambiental |
P: ¿Cuál es el rango de medición del transmisor de nivel por radar de 80 GHz?
R: El modelo estándar ofrece un rango de medición de 0,08 m a 30 m. Las versiones de alcance extendido cubren 0,3 m a 60 m e incluso hasta 120 m, lo que las hace ideales para grandes tanques de almacenamiento, embalses, silos industriales y aplicaciones mineras a cielo abierto.
P: ¿Cuál es la precisión de este sensor de nivel por radar?
R: Para la medición de nivel de líquidos, la precisión es de ±2 mm. En aplicaciones de sólidos y materiales pulverulentos, la precisión es de ±5 mm. Este alto nivel de exactitud se logra gracias al ancho de banda FMCW de 5 GHz, que proporciona una resolución teórica mínima de distancia de 30 mm.
P: ¿Puede este transmisor de nivel por radar utilizarse tanto para líquidos como para sólidos?
R: Sí. El equipo incorpora un algoritmo adaptativo inteligente que permite medir con precisión tanto líquidos (incluyendo superficies agitadas o con espuma) como sólidos a granel (polvos, granulados y materiales de gran tamaño). Durante la puesta en marcha, solo es necesario seleccionar el tipo de depósito y la categoría del material.
P: ¿Es adecuado el transmisor radar de 80 GHz para aplicaciones de alta temperatura?
R: Sí. La versión de alta temperatura T1 opera en un rango de -40 °C a +150 °C. Combinada con la opción de antena de brida con aislamiento de cuarzo, es adecuada para recipientes con inyección de vapor, tanques de asfalto, procesos de alta temperatura y sistemas de hornos cementeros.
P: ¿Cuál es la diferencia entre los sensores de nivel por radar de 80 GHz y 26 GHz?
R: Los sensores de 80 GHz (76–81 GHz) ofrecen un ángulo de haz más estrecho (3° frente a 8–12°) y una longitud de onda más corta. Esto proporciona:
- Mejor capacidad de reflexión en polvos finos y materiales de baja constante dieléctrica.
- Mayor precisión de medición.
- Menor influencia de estructuras internas del tanque.
- Instalación más sencilla en depósitos con obstáculos o espacios reducidos.
Por estas razones, los radares de 80 GHz suelen ser la opción preferida para la medición de sólidos y para aplicaciones de líquidos que requieren alta precisión.
P: ¿Ofrecen servicios OEM u ODM?
R: Sí. Disponemos de suministro OEM con marca personalizada y servicios ODM para la personalización de:
- Tipo de antena
- Color de la carcasa
- Etiquetado y logotipo
- Protocolos de comunicación
Para proyectos de volumen, precios especiales y acuerdos de confidencialidad (NDA), póngase en contacto con nuestro equipo internacional de ventas.
