Especificación

Producto	Regulador PID de Inteligencia Artificial
Modelo	SUP-2300
Dimensión	A. 16080110mm B. 80160110mm C. 9696110mm D. 9648110mm E. 4896110mm F. 7272110mm H. 4848110mm K. 16080110mm L. 80160110mm M. 9696110mm
Precisión de la medición	±0.2%FS
Salida de transmisión	Salida analógica----4-20mA、1-5v、 0-10mA、0-5V、0-20mA、0-10V
Salida de alarma	ALM ---- Con función de alarma de límite superior e inferior, con ajuste de diferencia de retorno de alarma ； Capacidad de relé ： AC125V / 0.5A (pequeño) DC24V / 0.5A (pequeño) （Carga resistiva） AC220V / 2A (grande) DC24V / 2A (grande) （Carga resistiva） Nota: Cuando la carga exceda la capacidad del contacto del relé, no transporte la carga directamente.
Fuente de alimentación	AC / DC100 ~ 240V (frecuencia 50 / 60Hz) Consumo de energía≤5W DC 12 ~ 36V Consumo de energía≤3W
Medio ambiente de uso	Temperatura de funcionamiento （-10 ~ 50 ℃） Sin condensación, sin formación de hielo
Imprimir	Interfaz de impresión RS232, la impresora micro-emparejada puede realizar funciones de impresión manual, de temporización y de alarma

Introducción

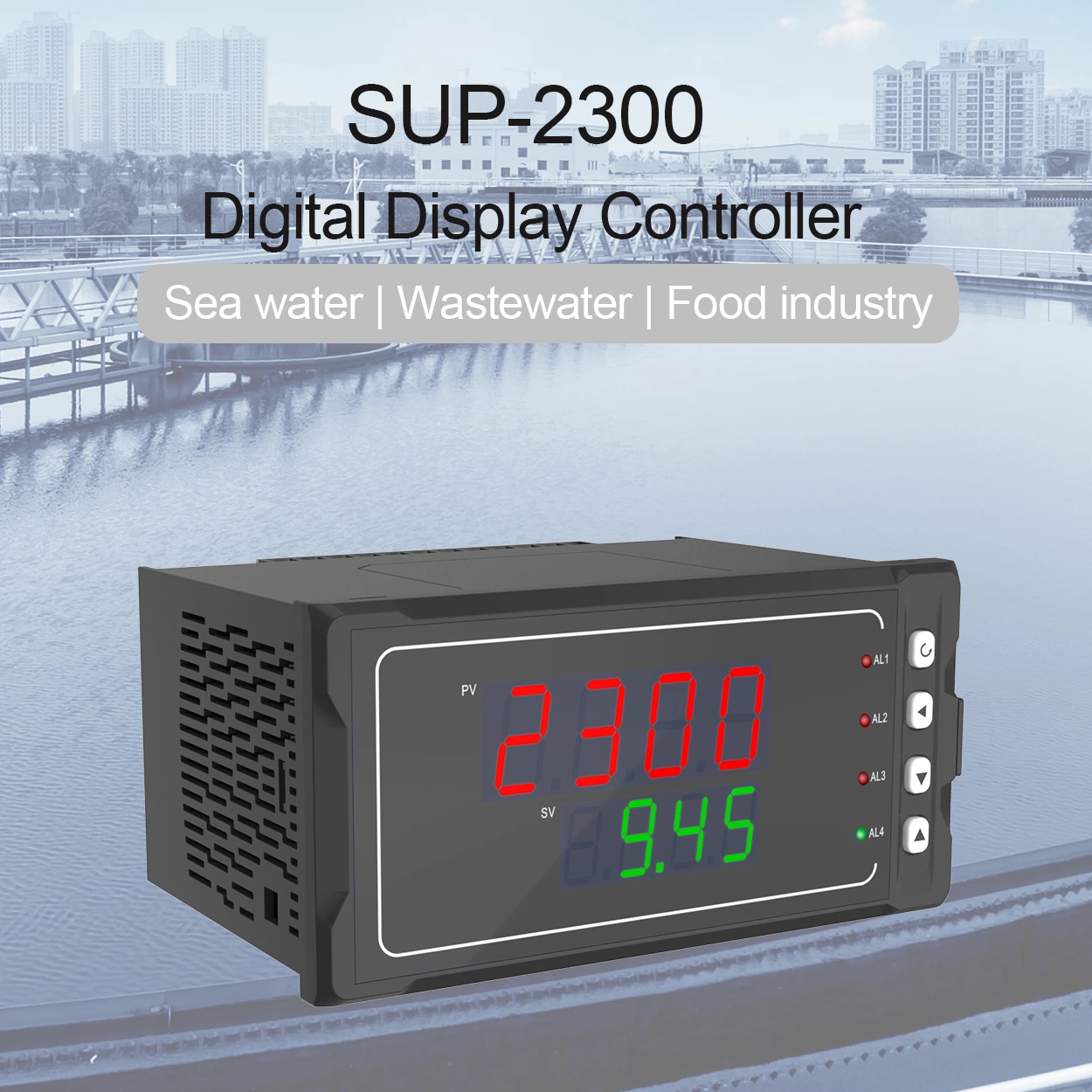

Regulador PID de Inteligencia Artificial SUP-2300

El regulador PID de inteligencia artificial adopta el algoritmo de inteligencia PID de expertos avanzados, con alta precisión de control, sin sobreimpulso y función de autoajuste difuso. La salida está diseñada como arquitectura modular; puede adquirir varios tipos de control reemplazando diferentes módulos de función. Puede elegir el tipo de salida de control PID como cualquiera de corriente, voltaje, relé de estado sólido SSR, disparo por cero SCR monofásico / trifásico, etc. Además tiene otra salida de alarma de dos vías y salida de transmisión opcional, o interfaz de comunicación MODBUS estándar. El instrumento puede reemplazar el servoamplificador en la activación de la válvula (función de control de posición de la válvula) directamente, función externa dada y función de interruptor manual / automático sin perturbaciones.

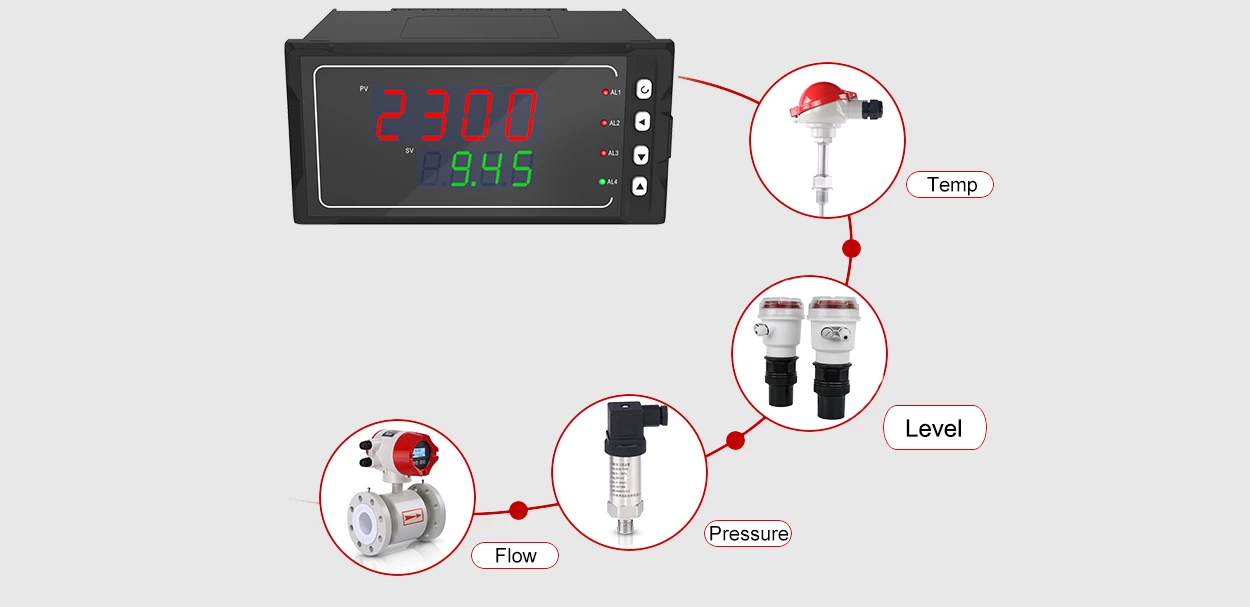

Con múltiples tipos de funciones de entrada, un instrumento se puede utilizar con diferentes señales de entrada, lo que reduce enormemente el número de instrumentos. Tiene una aplicabilidad muy buena y se puede usar con varios tipos de sensores, transmisores usados en conjunto para lograr la temperatura, presión, nivel de líquido, capacidad, potencia y otras mediciones de cantidades físicas que muestran eso, y con todos los diversos actuadores en los equipos de calefacción eléctricos y electromagnéticos, válvulas eléctricas de regulación y control PID, control de alarmas, funciones de adquisición de datos.

Aporte
Señales de entrada	Actual	Voltaje	Resistencia	Par termoeléctrico
Input Impedance	≤250Ω	≥500KΩ
Maximum input current	30mA
Maximum input voltage		<6V
Output
Output signals	Current	Voltage	Relay	24V Distribution or feeder
Output load capability	≤500Ω	≥250 KΩ (Note: Please replace the module for higher load capacity)	AC220V/0.6(small) DC24V/0.6A(small) AC220V/3A(big) DC24V/3A(big) According to Remarks	≤30mA
Adjustive output
Control output	Relay	Single-phase SCR	Dual-phase SCR	Solid relay
Output load	AC220V/0.6A(small) DC24V/0.6A(small) AC220V/3A(big) DC24V/3A(big) According to Remarks	AC600V/0.1A	AV600V/3A (Should be remarked if driven directly)	DC 5-24V/30mA
Comprehensive parameter
Accuracy	0.2%FS±1word
Setting model	Panel touch key parameter setting values locking; store the setting values permanently
Display style	-1999 ~ 9999 measured values, set values, external given values display; 0~100% valve position display 0 ~ 100% output values display; LBD display for working state
Working environment	Ambient temperature: 0 ~ 50 ℃; Relative humidity: ≤ 85% RH; Far from strong corrosive gas
Power supply	AC 100 ~ 240V(switching power), (50-60HZ); DC 20 ~ 29V
Power	≤5W
Frame	Standard snap-on
Communication	Standard MODBUS communication protocol, RS-485, communication distance up to 1 km, RS-232 ,communication distance up to 15 meters Note: While with communication function, the communication converter should be a active one.
