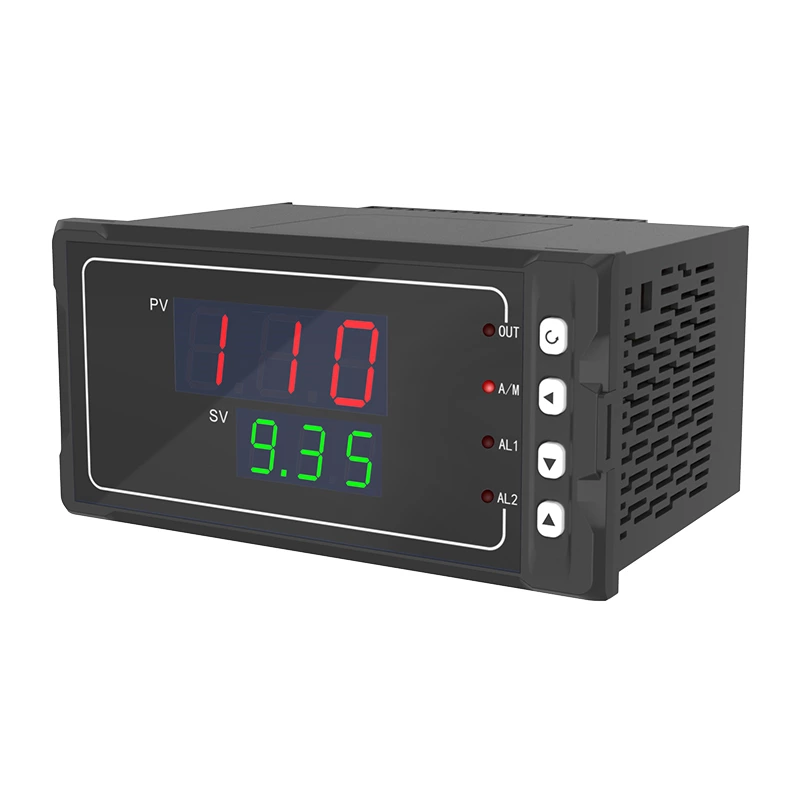

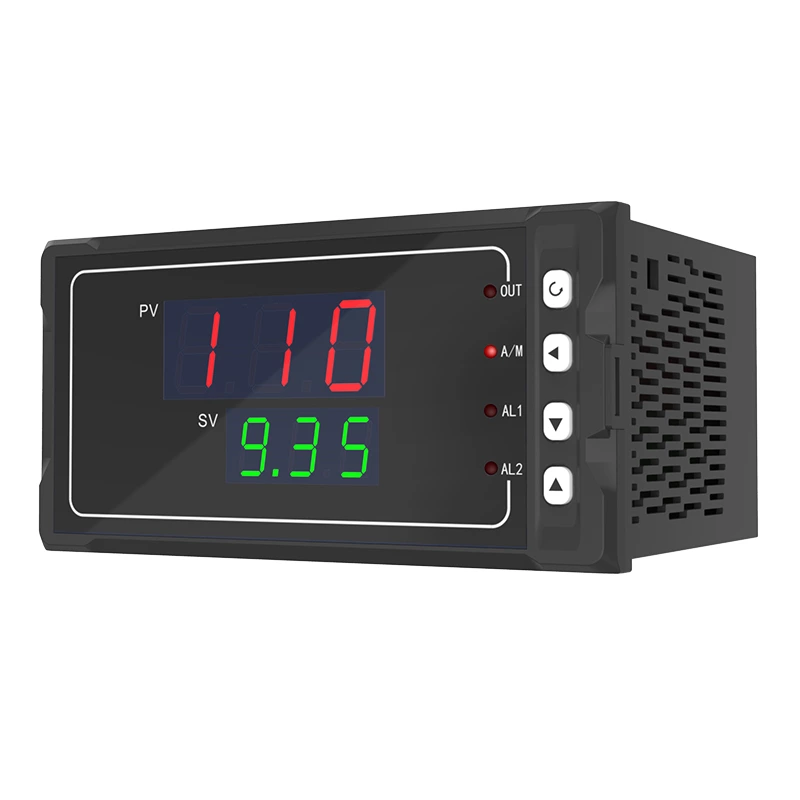

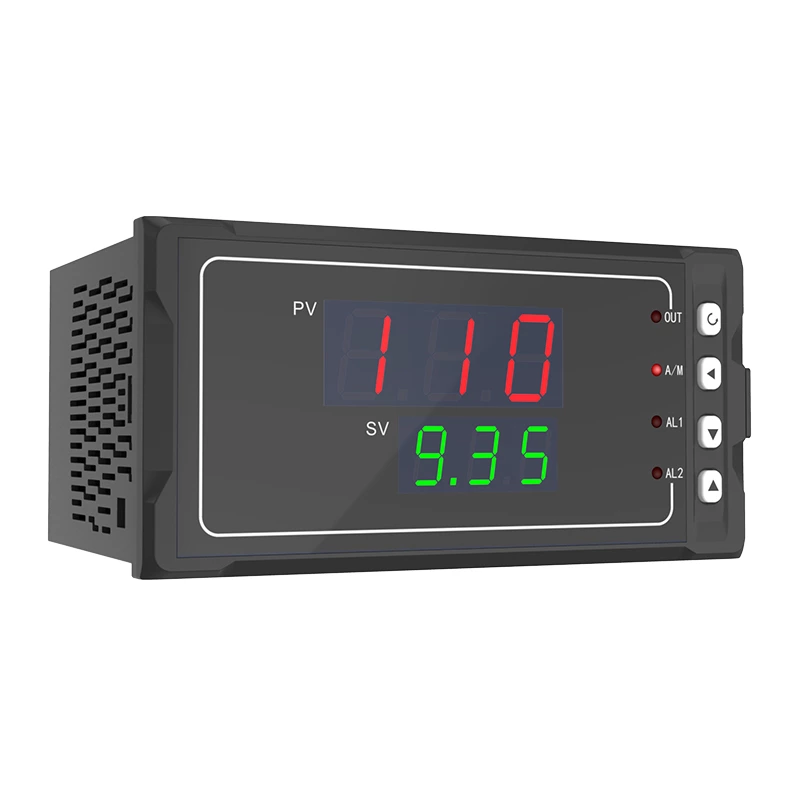

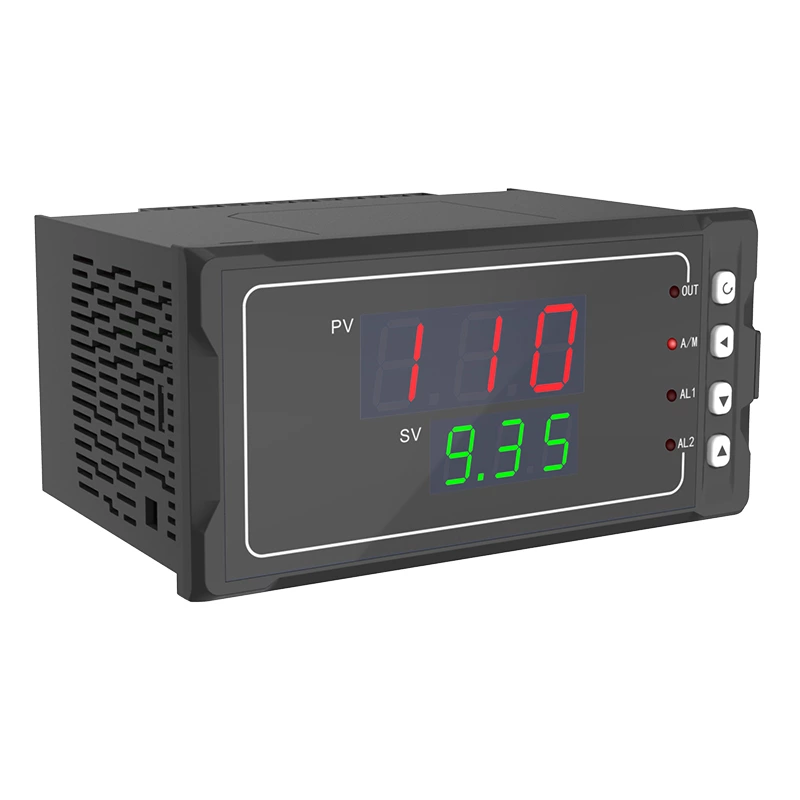

Controlador de pantalla digital de lazo único económico de 3 dígitos SUP-110T
Pantalla LED doble de cuatro dígitos;
5 tipos de dimensiones disponibles;
Instalación estándar a presión;
Fuente de alimentación: AC / DC100 ~ 240V (Frecuencia50 / 60Hz) Consumo de energía≤5W; DC 12 ~ 36V Consumo de energía≤3W
| Producto | Controlador de pantalla digital digital de lazo único |
| Modelo | SUP-110T |
| Monitor | Pantalla LED de doble pantalla |
| Dimensión | C. 96*96*110mm D. 96*48*110mm E. 48*96*110mm F. 72*72*110mm H. 48*48*110mm |
| Precisión de la medición |
±0.3%FS |
| Salida analógica | Salida analógica ---- 4-20mA 、 1-5V (RL≤500Ω) 、 1-5V （RL≥250kΩ） |
| Salida de alarma | Con función de alarma de límite superior e inferior, con ajuste de diferencia de retorno de alarma ； Capacidad de contacto de relé ： AC125V / 0.5A (pequeño) DC24V / 0.5A (pequeño) （Resistencia C carga） AC220V / 2A (grande) DC24V / 2A (grande) （Carga resistiva） Nota: Cuando la carga exceda la capacidad del contacto del relé, no transporte la carga directamente. |
| Fuente de alimentación | AC / DC 100 ~ 240V (Frecuencia 50 / 60Hz) Consumo de energía≤5W DC 12 ~ 36V Consumo de energía≤3W |
| Medio ambiente de uso | Temperatura de funcionamiento （-10 ~ 50 ℃） Sin condensación, sin formación de hielo |
| Precisión de control | ±0.5℃ |

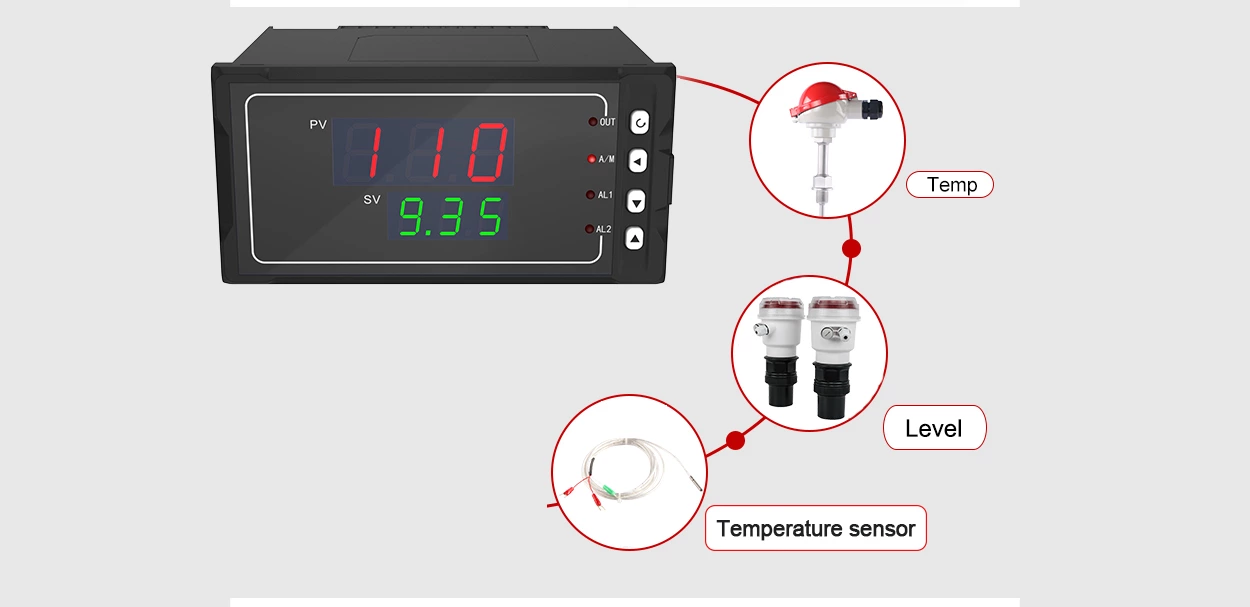

El controlador de pantalla digital económico de lazo único de 3 dígitos tiene una estructura modular, fácil de operar, rentable, aplicable en maquinaria de la industria ligera, hornos, equipos de laboratorio, calefacción / refrigeración y otros objetos en el rango de temperatura de 0 ~ 999 ° C. El instrumento muestra un tubo numérico de tres dígitos de doble fila, con una variedad de tipos de señales de entrada RTD / TC opcionales con una precisión de 0.3%; 5 tamaños opcionales, soportando 2 funciones de alarma, con salida de transmisión. Aislamiento óptico para terminal de entrada, terminal de salida, terminal de fuente de alimentación, fuente de alimentación conmutada de 100-240 V CA / CC o 12-36 V CC, instalación estándar a presión, temperatura ambiente de 0 a 50 ° C y humedad relativa de 5 -85% RH (sin condensación).

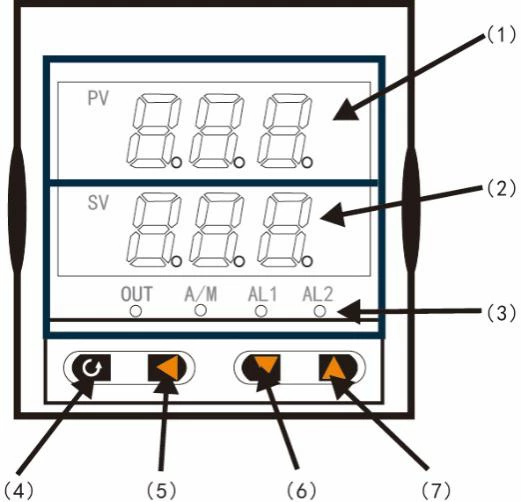

Asignaciones y dimensiones de terminales:
(1) Ventana de visualización de PV (valor medido)
(2) Ventana de visualización SV
En el estado de medición, la visualización está definida por dis en los parámetros de nivel 1; en el estado de configuración de parámetros, muestra el valor establecido.
(3) Los indicadores de la primera alarma (AL1) y la segunda alarma (AL2), luces de marcha (OUT), indicadores A / M sin efecto
(4) Confirmar clave
(5) Tecla Mayús
(6) Tecla abajo
(7) Tecla arriba
Lista de tipos de señales de entrada:
| Graduation Number Pn | Signal type | Measure range | Graduation Number Pn | Signal type | Measure range |
| 0 | TC B | 100~999℃ | 5 | TC J | 0～999℃ |
| 1 | TC S | 0～999℃ | 6 | TC R | 0～999℃ |
| 2 | TC K | 0～999℃ | 7 | TC N | 0～999℃ |
| 3 | TC E | 0～999℃ | 11 | RTD Cu50 | -50～150℃ |
| 4 | TC T | 0～400℃ | 14 | RTD Pt100 | -199～650℃ |
