Especificación
| Entrada de sensor analógico |
| Variables medidas |
pH / ORP / Antimonio |
| Rangos de medición |
pH/Antimonio: (-2,00 ~ 16,00) pH |
| ORP: (-2000 ~ 2000) mV |
| Impedancia de entrada |
≥10 12 Ω |
| Tipos de temperatura |
NTC10K, Pt1000 , Pt100 |
| Rango de temperatura |
(-10 ~ 130) ℃ |
| Exactitud |
pH: ±0,02 pH |
| Antimonio: ±0,2 pH |
| ORP: ± 2 mV |
| NTC10K: (-10 ~ 60) ℃ , precisión ±0,3 ℃ |
| (60~130) ℃ , precisión ±2 ℃ |
| Pt1000: precisión ±0,3 ℃ |
| Pt100: precisión ±0,3 ℃ |
| Resolución |
pH/Antimonio: 0,01 pH; |
| ORP: 1 mV |
| Repetibilidad |
0,02 pH |
| Compensación de temperatura |
Compensación manual; |
| Compensación automática: lineal, ácida, básica, pura |
| Entrada de sensor digital |
| Variables medidas |
pH/ORP |
| Rangos de medición |
pH: (0,00 ~ 14,00) pH |
| ORP: (-2000 ~ 2000) mV |
| Nota: Para conocer el rango de medición real, consulte las especificaciones técnicas de los sensores conectados. |
| Producción |
| Salida actual |
Aislado, 2 canales (0/4~20) mA configurables a rangos de medición correspondientes, capacidad de carga 750 Ω, precisión de salida ±0,1 % FS, compatible con los estándares NAMUR NE 43. |
| Salida de comunicación |
Aislado, interfaz RS485, protocolo de comunicación Modbus-RTU. |
| Salida de alarma |
SPST de 3 canales (2 alarmas + 1 limpieza), tipo NO/NC, capacidad 250 VCA, 5 A. |
| Retardo del relé de alarma |
0 ~ 9999 segundos, ajustable. |
| Especificaciones eléctricas |
| Fuente de alimentación |
CA: (85 ~ 265) V , 50/60 Hz |
| CC: (21,6 ~ 26,4) V |
| Consumo de energía |
≤ 28 W |
| Entradas de cables |
Prensaestopas M20*1,5 |
| Especificación del cable |
Terminales de resorte: adecuados para cables AWG16~AWG24 ( 0,2 mm2~1,5 mm2 ) ; |
| Terminales enchufables: adecuados para cables AWG12~AWG28 ( 1 mm2~2,5 mm2 ) ; |
| Ambiente |
| Entorno operativo |
Temperatura: (0 ~ 60) ℃ |
| Humedad relativa: 10 % ~ 85 % ( sin condensación ) |
| Entorno de almacenamiento |
Temperatura: (-15~65) ℃ |
| Humedad relativa: 5% ~ 95% ( sin condensación ) |
| Altitud:<2000m |
| Protección contra la entrada |
IP66 |
| Retardancia de llama |
UL94V-0 |
Beneficios
- El modo híbrido en controladores de un solo canal (analógico + digital) hace que el mantenimiento sea más económico en la etapa posterior.
|
- Protección de entrada IP66, adecuada para condiciones de trabajo más complejas.
|
- La función de comunicación inalámbrica NB IoT es opcional y la aplicación móvil puede ver datos en tiempo real.
|
- Reconocimiento automático de sensores digitales.
|

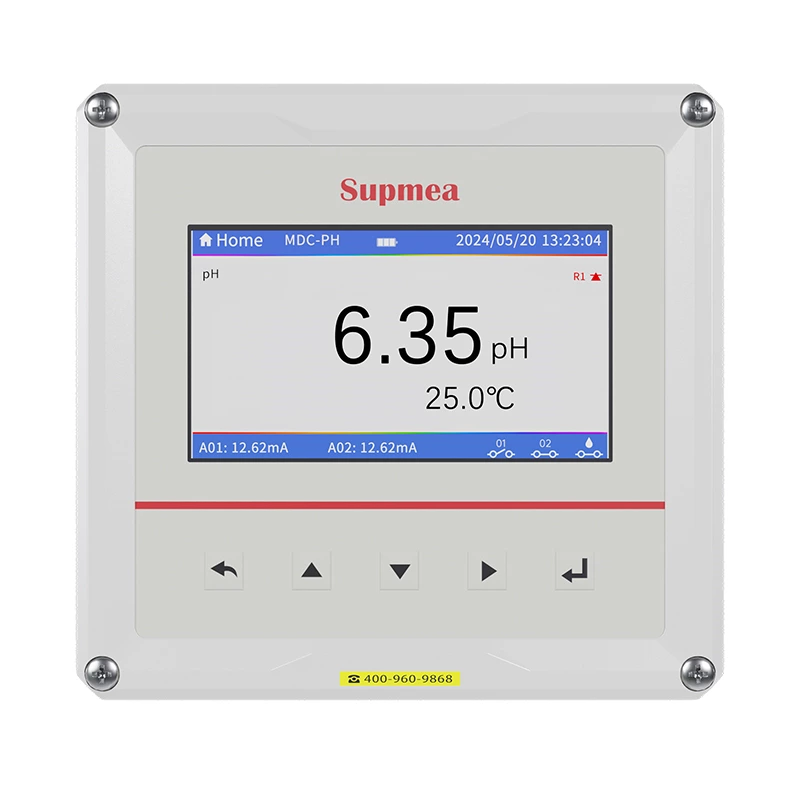

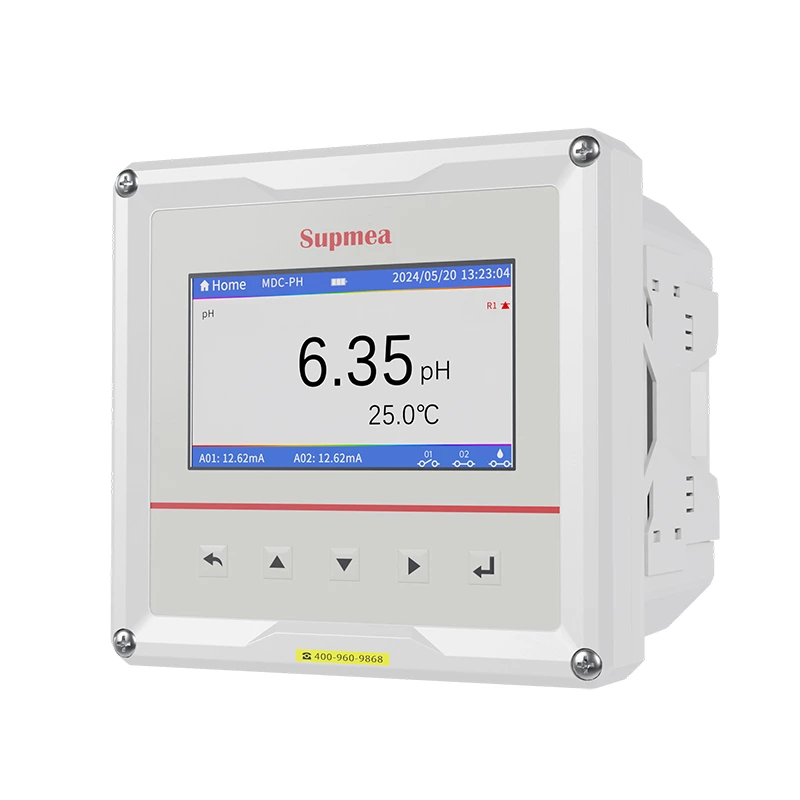

- Pantalla a color de 4,3 pulgadas de vista completa, cambio rápido entre pantalla digital y modos de curva en tiempo real, lo que facilita a los usuarios ver las fluctuaciones de datos.
|
- Capacidad para 500.000 registros de datos.
|
- Salida de transmisión ópticamente aislada (0/4~20) mA, que ofrece fuertes capacidades antiinterferencias, diseño de circuito de salida de alta precisión, con una precisión del 0,1% y ejecutado de acuerdo con el estándar técnico internacional de NAMUR NE43.
|
- Comunicación RS485 ópticamente aislada.
|
- El diseño de las conexiones a tierra de potencia y señal ha mejorado la capacidad antiinterferencias del producto.
|
- Temperatura manual y varias funciones de compensación automática de temperatura.
|
- Funciones de alarma alta y baja; configuraciones de histéresis y tiempo de histéresis ajustables.
|
- Soporte para 4 idiomas: chino, inglés, español y coreano.
|

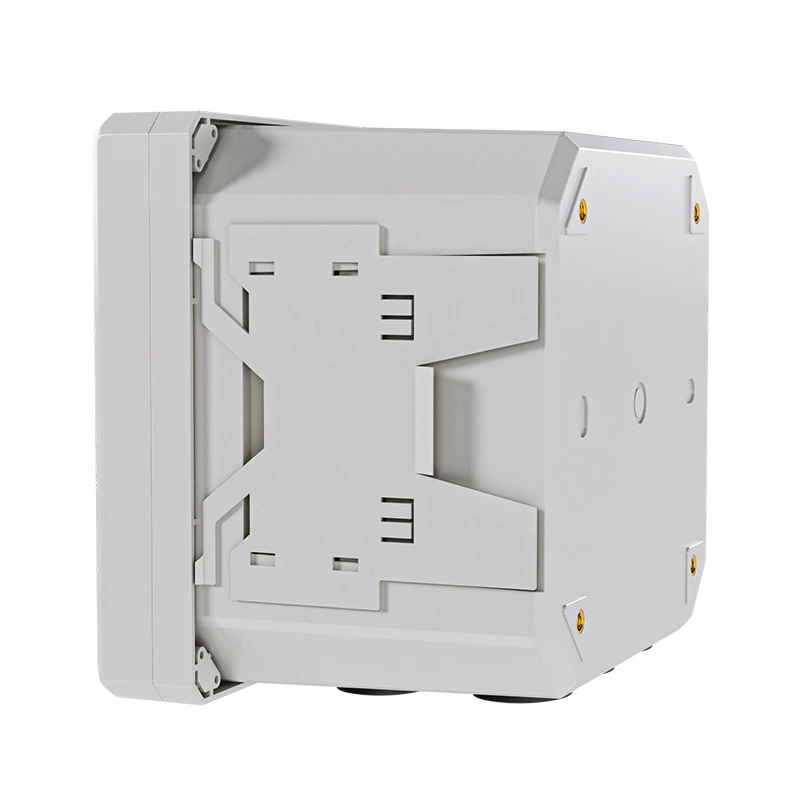

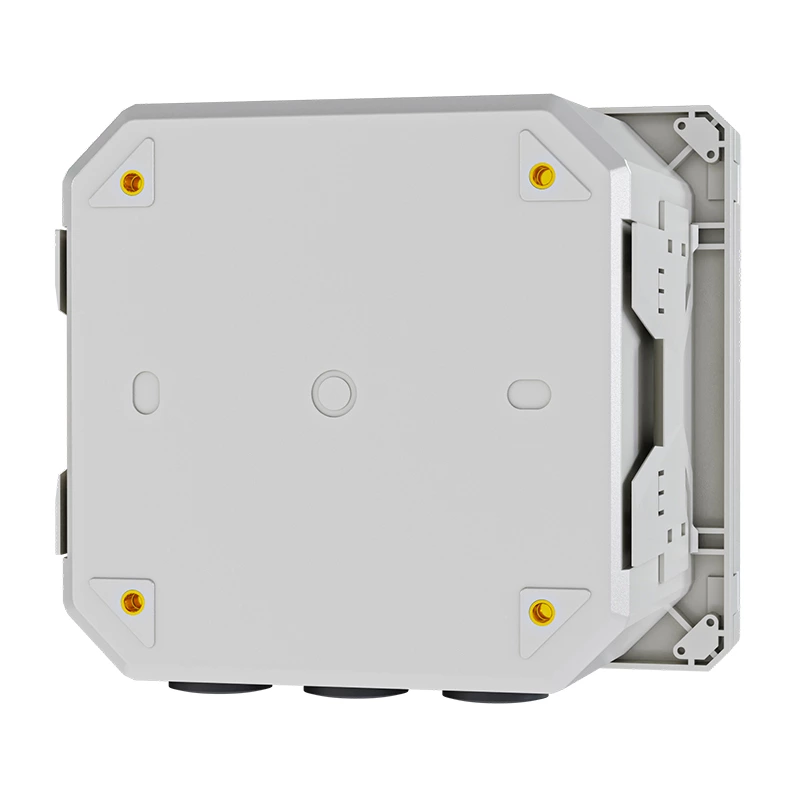

- Los métodos de montaje en panel y pared son opcionales y los métodos de instalación son flexibles.
|
Campo de aplicación
Este controlador se utiliza ampliamente en diversas industrias, incluida la energía térmica, fertilizantes químicos, metalurgia, protección del medio ambiente, productos farmacéuticos, bioquímica, alimentos, tratamiento de aguas residuales, semiconductores y agua del grifo.
