| Variable medida |
Medición directa: Velocidad de flujo
Valor calculado: Caudal volumétrico, caudal másico. |
| Rango de velocidad de flujo |
Rango típico de velocidad de flujo: 0,5 m/s ~ 5 m/s |
| Diámetro nominal |
DN10~DN1000 |
| Comunicaciones |
RS485; MODBUS-RTU; Comunicación HART (opcional) |
| Relé (tipo remoto opcional) |
2 canales SPST; 250 VCA; 3 A |
| Tensión de alimentación |
100 VCA~240 VCA, 50/60 Hz; 20 VCC~28 VCC |
| Consumo de energía |
≤15W |
| Condiciones de funcionamiento de referencia |
Medio: agua Temperatura: 20℃ Presión: 0,1 MPa Requisitos de instalación: Entrada ≥ 10 DN, Salida ≥ 5 DN |
| Exactitud |
±0,5% del valor medido; ±0,3% del valor medido (disponible para determinados tamaños de tubería). Nota: Aplicable a un rango de velocidad de flujo de 0,5 m/s a 5 m/s. |
| Repetitividad |
0,16% |
| Rango de temperatura media |
Revestimiento CR: -10℃~70℃ Revestimiento PU: -10℃~60℃ Revestimiento PTFE/F46: -10℃~120℃ |
| Presión nominal (personalizable para aplicaciones de alta presión) |
DN10~DN250: PN<1,6 MPa DN300~DN1000: PN<1,0 MPa Nota: Para ciertas especificaciones, los valores reales pueden variar; consulte la placa de características para obtener información precisa. Hay versiones de alta presión disponibles bajo pedido. |
| Conductividad |
≥50 μS/cm |
| Temperatura ambiente |
Tipo integrado |
-10℃~55℃ |
| tipo de control remoto |
Convertidor: -20℃~55℃ Sensor: -10℃~55℃ |
| Temperatura de almacenamiento |
-20℃~55℃ |
| Nivel de protección |
Tipo integrado |
Estándar: IP65 |
| Alta protección: IP66/IP67 |
| tipo de control remoto |
Sensor: IP65 Convertidor: IP68 |
El caudalímetro electromagnético Supmea está diseñado según la ley de inducción electromagnética de Faraday y se ha desarrollado específicamente para medir el flujo de líquidos conductores en tuberías cerradas.
Cuando un fluido conductor atraviesa un campo magnético generado dentro del sensor, se produce una tensión inducida proporcional a la velocidad del flujo, la cual es detectada por los electrodos. El convertidor procesa esta señal y muestra el caudal en tiempo real y el volumen total de flujo.
El caudalímetro proporciona una medición fiable y de alta precisión sin pérdida de presión, lo que lo convierte en una solución ideal para sistemas de automatización y control de procesos industriales.
Las salidas compatibles incluyen:
- Salida de corriente de 4-20 mA
- Salida de pulsos
- Comunicación RS485
- Modbus RTU (opcional)

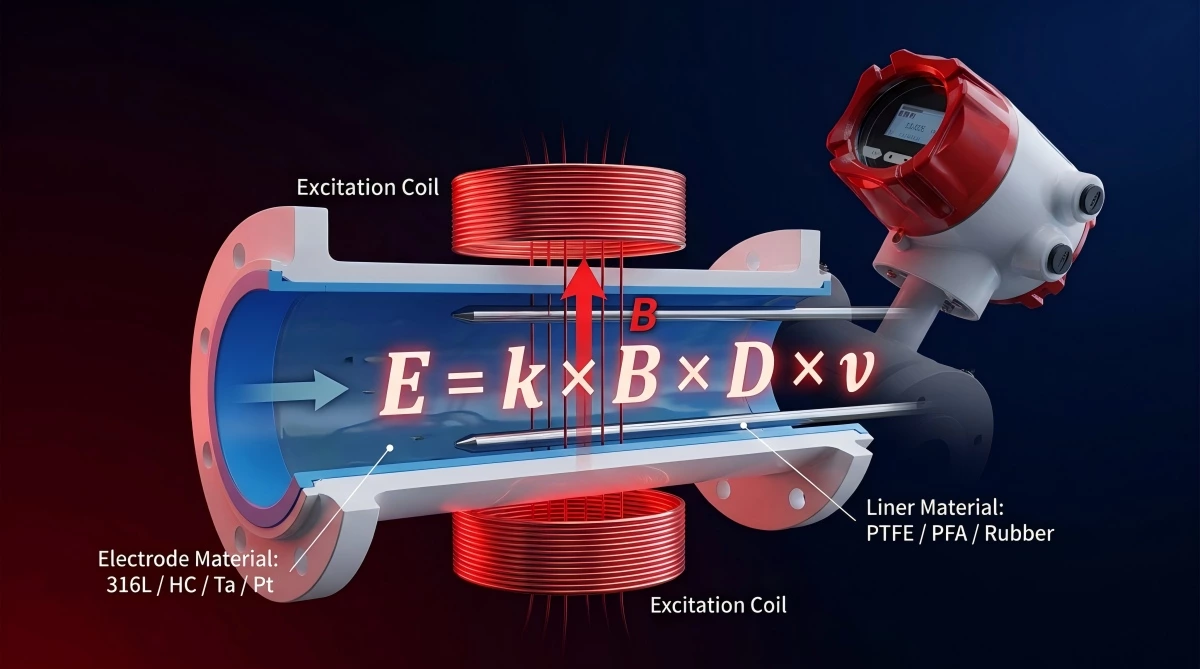

Principio electromagnético de Faraday : sin partes móviles, caída de presión cero, desgaste cero.
El A100 mide el caudal utilizando la ley de Faraday (E = K × B × V × D). Dado que ningún elemento mecánico interviene en el flujo, el medidor no provoca pérdidas de presión y prácticamente no requiere mantenimiento.
Amplia gama de diámetros : de DN10 a DN1000; una plataforma para cada tamaño de tubería.
Disponible en 24 tamaños de tubería estándar que cubren caudales desde 0,14 m³/h (DN10) hasta 14.100 m³/h (DN1000). Tamaños y bridas a medida disponibles bajo pedido.
Alta precisión y repetibilidad : precisión de ±0,5%; repetibilidad de ±0,16%.
Precisión de referencia ±0,5% del valor medido; ±0,3% disponible para determinados tamaños. Repetibilidad ±0,16%. Válido para velocidades de flujo de 0,5 a 5 m/s.
Materiales versátiles para revestimientos y electrodos : combine cualquier medio corrosivo con el revestimiento adecuado.
Opciones de revestimiento: PTFE (–10 °C a 120 °C), caucho CR, caucho PU, F46. Materiales de los electrodos: acero inoxidable 316L, Hastelloy B/C, titanio, tantalio, platino-iridio — seleccionados según la tabla de resistencia a la corrosión.
Comunicación multiprotocolo : convertidor todo en uno de 4 a 20 mA, pulsos, RS485 y HART.
Estándar: 4–20 mA (carga de 0–750 Ω) + pulso pasivo/activo (Fmax ≤5000 cps). Opcional: protocolo HART, RS485/MODBUS-RTU. Salida de relé (2×SPST, 250 VCA, 3 A) en el modelo remoto.
Autodiagnóstico y detección de tuberías vacías : el sistema de diagnóstico integrado minimiza las falsas alarmas y el tiempo de inactividad.
Autodiagnóstico integrado: error del convertidor analógico-digital (ADC), error de corriente de excitación, saturación de señal, alarma de tubería vacía, alarmas de flujo mínimo/máximo, detección de flujo inverso. Los códigos de error se muestran en tiempo real en la pantalla LCD del convertidor.
Suministro de agua y agua municipal
El caudalímetro electromagnético A100 se utiliza ampliamente en redes municipales de distribución de agua para una medición precisa de la facturación y la detección de fugas. Su diseño de caída de presión cero reduce los costos de energía de bombeo, mientras que la alarma de detección de tubería vacía evita errores de medición durante los cortes de suministro.
Tratamiento de aguas residuales y alcantarillado
Diseñado para aguas residuales sin tratar, lodos activados y licor de digestión, el A100 procesa fluidos con una conductividad ≥50 μS/cm sin obstrucciones ni ensuciamiento. Los modelos con control remoto y sensores IP68 son aptos para instalaciones sumergibles o en fosas enterradas.
Química y petroquímica
Con electrodos de Hastelloy C o tantalio y revestimiento de PTFE o F46, el A100 resiste ácidos corrosivos, álcalis y productos químicos oxidantes. La comunicación HART permite su integración en sistemas instrumentados de seguridad (SIS) de toda la planta.
Riego y agricultura
Medición de caudal fiable para sistemas de riego por goteo, riego por pivote y distribución por canales. Su bajo mantenimiento y larga vida útil reducen los costes operativos en instalaciones remotas. La opción de alimentación de 20-28 V CC permite el uso de unidades de campo alimentadas por energía solar.
Transporte de lodos y minería
El revestimiento de poliuretano y los electrodos de alta resistencia soportan lodos altamente abrasivos, residuos mineros y pulpa de mineral. Se recomienda la instalación vertical para garantizar un desgaste uniforme de los electrodos y evitar la sedimentación de sólidos. El A100 mantiene una precisión de ±0,5 % incluso en condiciones de lodo difíciles.
Servicios de climatización y construcción
Los modelos compactos integrados A100 se adaptan a salas de máquinas, torres de refrigeración y tuberías de distribución eléctrica. La salida de 4–20 mA se integra directamente con sistemas BMS/SCADA. Disponibles en tamaños DN10–DN150 para circuitos HVAC de menor tamaño.
Pulpa y papel
Su robusta construcción y la amplia tolerancia de sus conductores hacen que el A100 sea adecuado para medir lejía, licor negro, agua blanca y pasta de papel, fluidos que suponen un reto para muchas otras tecnologías de caudalímetros.
Hidroponía y horticultura
Dosificación precisa de la solución nutritiva y monitorización del caudal de riego para invernaderos y sistemas de cultivo vertical. Tamaños compactos DN10–DN25 que se adaptan a los colectores de riego. Opción de alimentación de CC de baja potencia, ideal para instalaciones aisladas de la red eléctrica.
P: ¿Cuál es la conductividad mínima para el A100?
El caudalímetro electromagnético A100 requiere una conductividad mínima del líquido de 50 μS/cm. Esto lo hace adecuado para la mayoría de los líquidos a base de agua, incluyendo agua del grifo (≥200 μS/cm), aguas residuales y la mayoría de las soluciones químicas acuosas. No es adecuado para hidrocarburos, agua pura ni líquidos no conductores.
P: ¿Puede el A100 medir el flujo bidireccional?
Sí. El A100 detecta automáticamente las direcciones de flujo positivo y negativo. La acumulación de flujo hacia adelante (∑+), la acumulación de flujo inverso (∑–) y el flujo neto (∑) se muestran y están disponibles mediante lecturas de registro RS485.
P: ¿Cuál es la diferencia entre el tipo integrado y el tipo remoto?
En el modelo integrado (compacto), el sensor y el convertidor se encuentran juntos. En el modelo remoto, el sensor y el convertidor están físicamente separados y conectados mediante un cable de señal (10 m estándar; también disponibles longitudes personalizadas). El modelo remoto es preferible cuando el sensor se encuentra en un entorno con altas vibraciones, altas temperaturas o sumergido, o cuando la pantalla debe instalarse en una ubicación más accesible.
P: ¿Puede el A100 medir lodos y medios abrasivos?
Sí. Seleccione un revestimiento de poliuretano (PU) para una máxima resistencia a la abrasión. Instálelo verticalmente con flujo ascendente para aplicaciones con lodos, a fin de garantizar un contacto uniforme con el electrodo y evitar la sedimentación de sólidos. Se recomiendan electrodos de Hastelloy C o titanio para lodos abrasivos/corrosivos.
P: ¿Cómo selecciono el material de electrodo correcto?
La selección del material del electrodo depende de la corrosividad del medio de proceso. El acero inoxidable 316L es adecuado para la mayoría de las aplicaciones con agua y productos químicos suaves. Para ácido clorhídrico y ácidos reductores, utilice Hastelloy B. Para ácidos oxidantes (ácido nítrico, hipoclorito, agua de mar), utilice Hastelloy C. Para cloruros y agua de mar, el titanio es adecuado. Para una resistencia a los ácidos más amplia, seleccione tantalio.
P: ¿Qué precisión tiene el caudalímetro electromagnético A100?
El A100 alcanza una precisión de ±0,5 % en el valor medido bajo condiciones de referencia (agua, 20 °C, 0,1 MPa). Para determinados diámetros de tubería, se dispone de una precisión de ±0,3 %. La repetibilidad es de ±0,16 %. La precisión es válida para velocidades de flujo entre 0,5 y 5 m/s.
