| Producto |

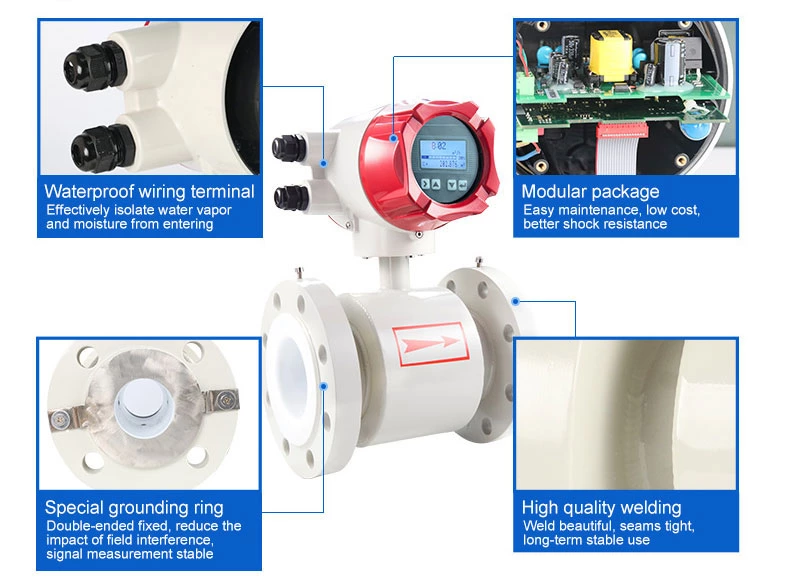

Caudalímetro electromagnético |
| Modelo |
SUP-LDG |
| Diámetro nominal |
DN15~DN600 |
|
Presión nominal
|
0.6~4.0MPa |
| Exactitud |
± 0,5%, ± 2 mm / s (caudal <1 m / s) |
| Repetitividad |
0.15% |
| Material de revestimiento |
PFA, F46, neopreno, PTFE, FEP |
| Material del electrodo |
Acero inoxidable SUS316, Hastelloy C, titanio, |
| Tantalio, platino-iridio |
| Temperatura media |
Tipo integral: -10℃~80℃ |
| Dividido: -25℃~180℃ |
| Fuente de alimentación |
100-240VAC, 50 / 60Hz / 22VDC — 26VDC |
| Conductividad eléctrica |
Agua 20μS / cm otro medio 5μS / cm |
| Protección de entrada |
IP65, IP68 (opcional) |
| Estándar de producto |
JB/T 9248-2015 |
El medidor de magnesio funciona según la ley de Faraday y mide un medio conductor con una conductividad superior a 5 μs / cm y un rango de flujo de 0,2 a 15 m / s. Un medidor de flujo electromagnético es un medidor de flujo volumétrico que mide la velocidad de flujo de un líquido a través de una tubería.
El principio de medición de los caudalímetros magnéticos se puede describir de la siguiente manera: cuando el líquido pasa por la tubería al caudal de v con un diámetro D, dentro del cual se crea una densidad de flujo magnético de B mediante una bobina de excitación, el siguiente electromotor E es generado en proporción a la velocidad de flujo v:
E=K×B×V×D
Dónde:
E － Fuerza electromotriz inducida
K － Constante del metro
B － Densidad de inducción magnética
V － Velocidad de flujo promedio en la sección transversal del tubo de medición
D － Diámetro interior del tubo de medición
|
 |
El caudalímetro electromagnético SUP-LDG es aplicable a todos los líquidos conductores. Las aplicaciones típicas son el monitoreo de mediciones precisas en líquidos, medición y transferencia de custodia. Puede mostrar flujo instantáneo y acumulativo, y admite funciones de salida analógica, salida de comunicación y control de relé.
Los caudalímetros electromagnéticos se han utilizado en todas las industrias durante más de 60 años. Estos medidores son aplicables para todos los líquidos conductores, tales como: agua doméstica, agua industrial, agua cruda, agua subterránea, aguas residuales urbanas, aguas residuales industriales, pulpa neutra procesada, pulpa de pulpa, etc.
-
