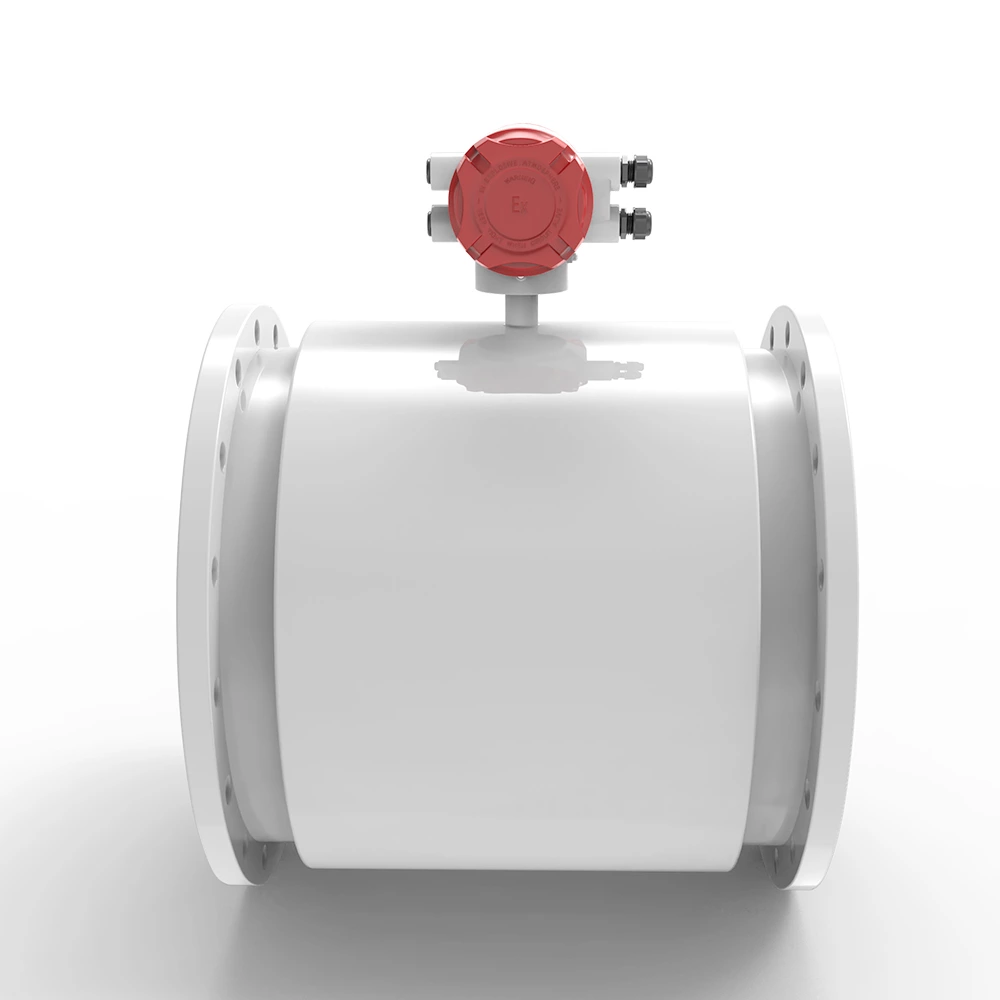

El LDG-SUP es un caudalímetro de tipo electromagnético que aplica la Ley de Inducción Electromagnética de Faraday para medir con exactitud el caudal volumétrico y la velocidad de flujo de líquidos con conductividad eléctrica mayor a 5 μS/cm (recomendada >30 μS/cm). El sistema está conformado por un sensor de medición y un convertidor de señal que procesa los pulsos inducidos por el campo magnético generado en las bobinas de excitación, convirtiendo la señal en valores de caudal en tiempo real con errores máximos de ±0.5% a velocidades superiores a 1 m/s. Sin partes móviles en contacto con el fluido, garantiza una vida útil prolongada y un mantenimiento mínimo, atributos clave para operaciones industriales continuas en sectores como la gestión del agua en México, Colombia, Chile, Perú y Argentina.
Sin partes móviles en contacto con el fluido — Sin desgaste mecánico, sin obstrucción del flujo y cero pérdida de presión en el proceso.
Alta precisión de medición ±0.5% (v > 1 m/s) — Cumple con el estándar industrial JB/T 9248-2015; error repetible de ±0.16%, ideal para facturación de agua y control de procesos.
Amplio rango de diámetros DN15 a DN1200 — Cobertura total desde pequeñas instalaciones domésticas hasta grandes tuberías industriales, mineras o de riego de gran escala.
Protección IP65/IP68 — La versión de tipo remoto con sensor IP68 tolera inmersión hasta 3 m de profundidad, ideal para instalaciones subterráneas o entornos húmedos frecuentes en zonas tropicales de América Latina.
Materiales de revestimiento y electrodo personalizables — Neopreno, Poliuretano, PTFE, FEP o PFA; electrodos en acero inoxidable 316L, Hastelloy C/B, Titanio, Tántalo o Platino, adaptables a los medios corrosivos más exigentes.
Comunicación multprotocolo — Salidas RS-485, HART y RS-232 además de salida analógica 4-20 mA y pulso/frecuencia, compatible con sistemas SCADA, PLC y telemetría de redes hídrica en Latinoamérica.
Pantalla LCD multilingüe con interfaz en Español — El display monocromático 128×64 px soporta menú en español, facilitando la configuración y operación local sin necesidad de traducción adicional.
| Producto |
Caudalímetro electromagnético |
| Modelo |
SUP-LDG |
| Diámetro nominal |
DN15~DN1000 |
| Presión nominal |
DN10 - DN80, PN<4.0MPa |
| DN100 - DN150, PN<1.6MPa |
| DN200 – DN1000, PN<1.0MPa |
| DN1200 – DN2000, PN<0.6MPa |
| Exactitud |
± 0,5%, ± 2 mm / s (caudal <1 m / s) |
| Repetitividad |
0.15% |
| Material de revestimiento |
PFA, F46, neopreno, PTFE, FEP |
| Material del electrodo |
Acero inoxidable SUS316, Hastelloy C, titanio, |
| Tantalio, platino-iridio |
| Temperatura media |
Tipo integral: -10℃~80℃ |
| Dividido: -25℃~180℃ |
| Fuente de alimentación |
100-240VAC, 50 / 60Hz / 22VDC — 26VDC |
| Conductividad eléctrica |
Agua 20μS / cm otro medio 5μS / cm |
| Protección de entrada |
IP65, IP68 (opcional) |
| Estándar de producto |
JB/T 9248-2015 |
El medidor de magnesio funciona según la ley de Faraday y mide un medio conductor con una conductividad superior a 5 μs / cm y un rango de flujo de 0,2 a 15 m / s. Un medidor de flujo electromagnético es un medidor de flujo volumétrico que mide la velocidad de flujo de un líquido a través de una tubería.
El principio de medición de los caudalímetros magnéticos se puede describir de la siguiente manera: cuando el líquido pasa por la tubería al caudal de v con un diámetro D, dentro del cual se crea una densidad de flujo magnético de B mediante una bobina de excitación, el siguiente electromotor E es generado en proporción a la velocidad de flujo v:
E=K×B×V×D
Dónde:
E － Fuerza electromotriz inducida
K － Constante del metro
B － Densidad de inducción magnética
V － Velocidad de flujo promedio en la sección transversal del tubo de medición
D － Diámetro interior del tubo de medición |
 |
🔵 Tratamiento y Distribución de Agua Potable
Medición precisa de caudales en plantas potabilizadoras, redes de distribución municipal y sistemas de saneamiento. Compatible con conductividades bajas de agua potable (≥20 μS/cm). Ampliamente utilizado en infraestructura hídrica en México, Colombia, Chile y Brasil.
🌱 Irrigación y Riego Agrícola
Control de caudal en sistemas de riego por goteo, aspersión y canal abierto. Resistente a lodos y aguas con sólidos en suspensión (revestimiento PU). Solución clave para gestión eficiente del agua en las grandes zonas agrícolas de Argentina, Brasil, Chile, Perú y México.
❄️ HVAC — Climatización y Calefacción District Heating
Versión BTU integrada para medición de energía térmica en sistemas de agua caliente/fría. Sondas Pt1000 en suministro y retorno calculan el diferencial de entalpía. Ideal para edificios comerciales e industriales, hospitales y plantas procesadoras con altos requerimientos de eficiencia energética.
🍺 Industria Alimentaria y Bebidas (F&B)
Revestimiento PTFE/PFA de grado alimentario, compatible con CIP (limpieza in situ). Sin zonas muertas ni cavidades donde pueda acumularse producto. Electrodos en Hastelloy C o Ti para medios levemente ácidos. Certificable para entornos higiénicos en plantas lácteas, cerveceras y procesadoras de jugos en Brasil, Argentina y Colombia.
⛏️ Minería — Pulpas y Lodos Minerales
Revestimiento de Poliuretano (PU) de alta resistencia a la abrasión para medición de pulpas de mineral, relaves y lodos de proceso. Electrodo de Hastelloy C o Titanio para resistencia a medios corrosivos. Aplicación directa en la megaminería de cobre y litio en Chile, Perú y Argentina.
♻️ Aguas Residuales y Tratamiento de Efluentes
Alta resistencia a medios conductores con partículas sólidas. Instalación vertical recomendada para evitar la sedimentación. Función de detección de tubería vacía para alertas de proceso en plantas de tratamiento de efluentes industriales y municipales.
-
Preguntas Frecuentes (FAQ)
P: ¿El LDG-SUP mide agua de pozo, agua de mar o aguas residuales?
R: Sí. Siempre que la conductividad sea ≥5 μS/cm (recomendado ≥30 μS/cm). Para agua de mar se recomienda electrodo Hastelloy C o Ti; para aguas residuales con sólidos, revestimiento PU o PTFE.
P: ¿Puede medir gases o vapores?
R: No. El medidor electromagnético solo es apto para líquidos conductores (agua, pulpas, soluciones ácido-base). No aplica para gas natural, vapor, gasoil ni líquidos no conductores como aceites o hidrocarburos.
P: ¿Funciona en altitudes elevadas como en los Andes (Bolivia, Perú, Chile)?
R: Sí. El rango de temperatura ambiente −10°C a +60°C cubre climas de altura. Para altitudes extremas (>3500 m.s.n.m.) consulte condiciones de presión mínima del proceso para evitar canalización.
P: ¿Qué mantenimiento requiere?
R: Mínimo. Al no tener partes móviles, solo se requiere limpieza periódica de electrodos si el medio forma incrustaciones. Se recomienda inspección anual de sellados y caja de terminales en instalaciones exteriores.
