Válvulas de globo con brida eléctrica

caracteristicas

  • Estrangulamiento superior : características de flujo lineal ideales para un control preciso.
  • Cierre hermético : bajas tasas de fuga (se pueden alcanzar clases ANSI IV-VI).
  • Automatización : Integración perfecta con sistemas PLC/DCS/SCADA.
  • Opciones a prueba de fallos : actuadores con retorno por resorte para aplicaciones críticas (Fallo de apertura/cierre).
  • Retroalimentación de posición : señales abiertas en vivo del 0 al 100 % para monitoreo.

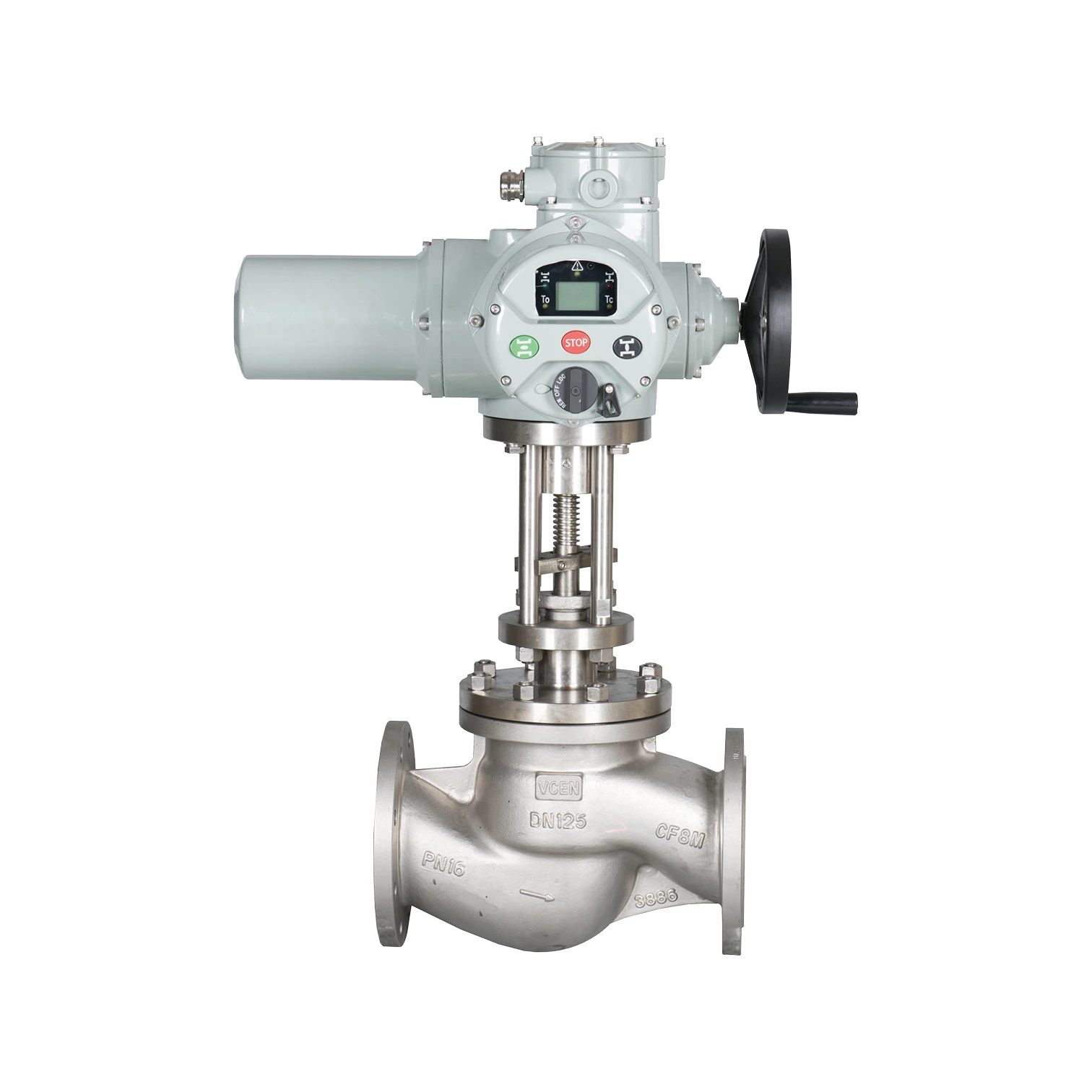

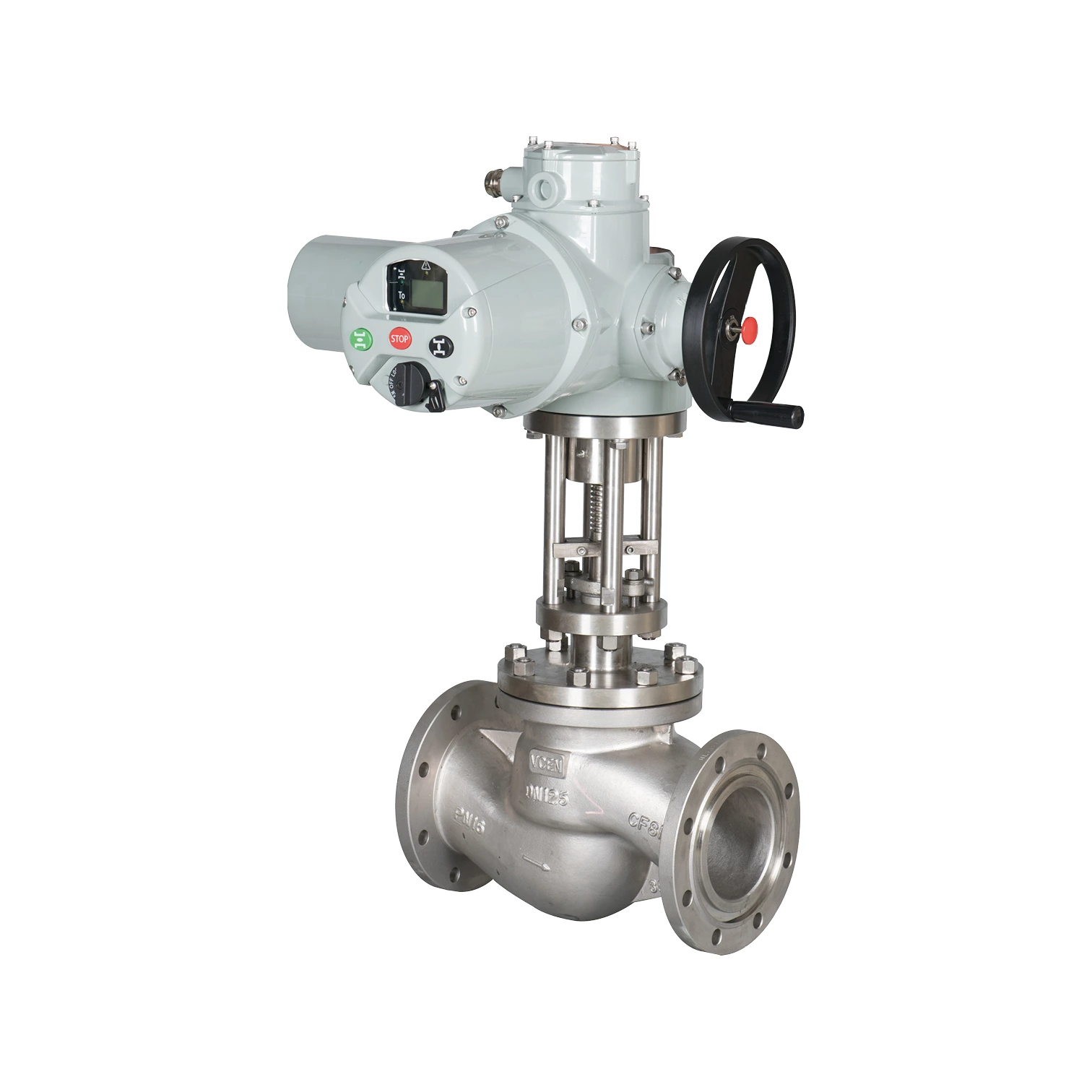

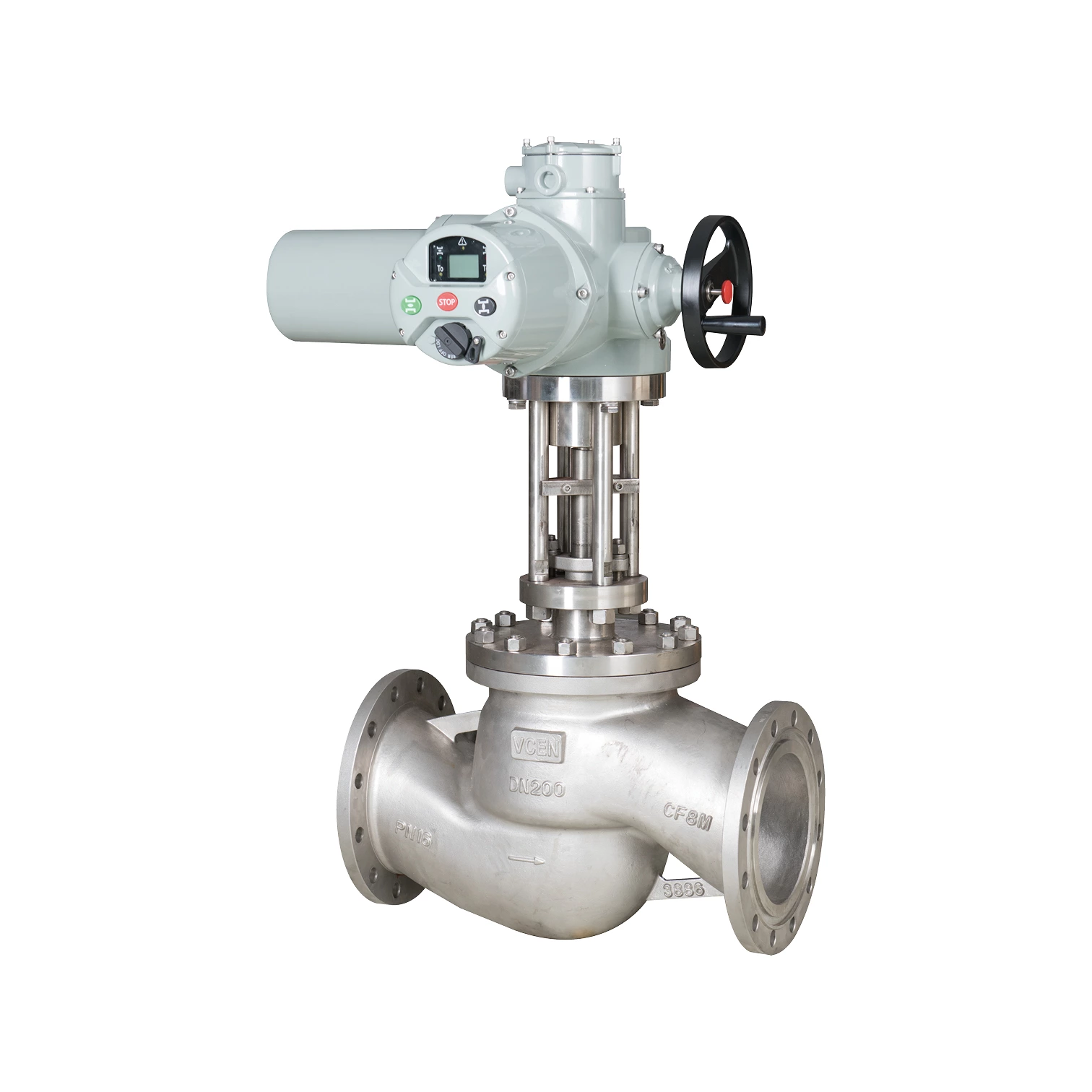

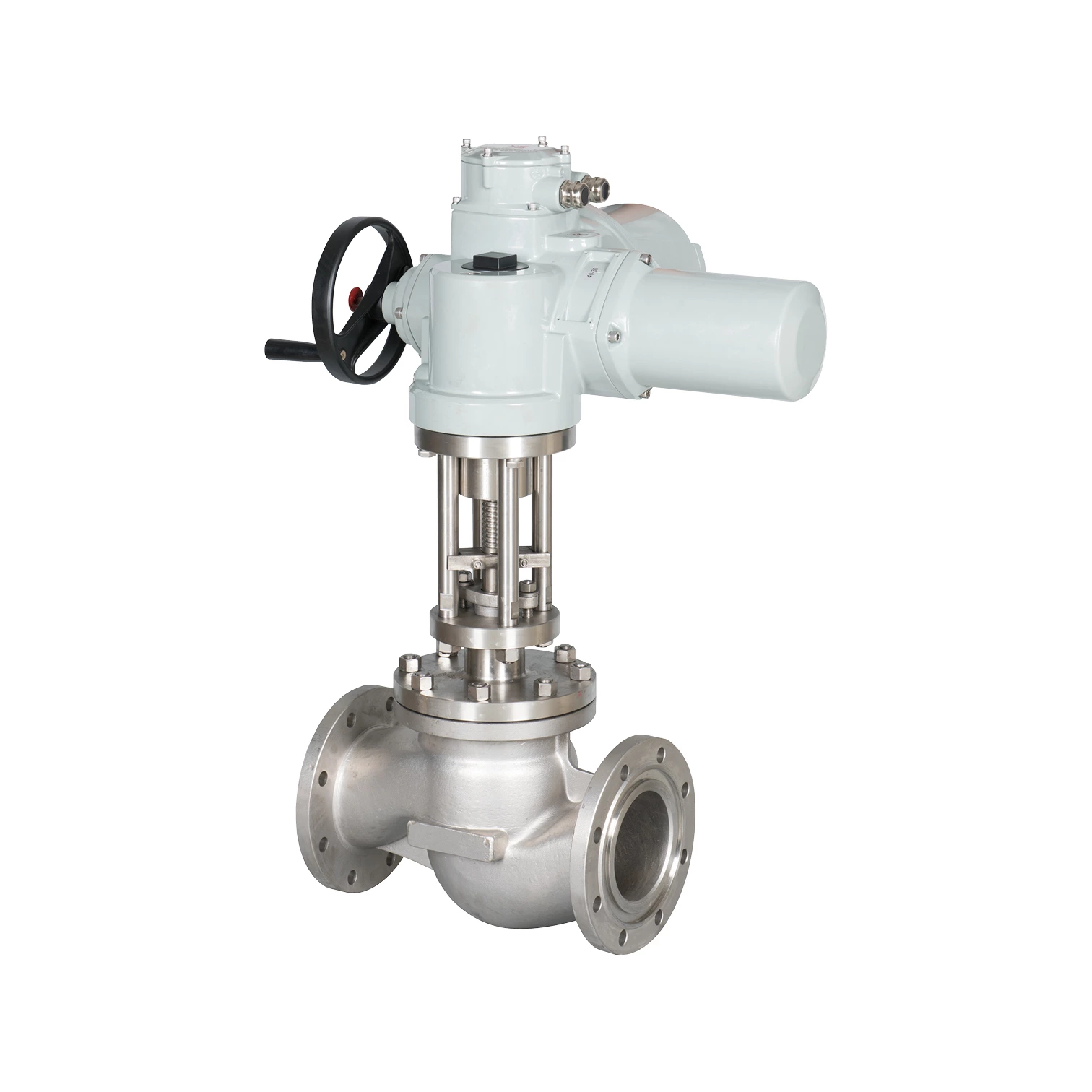

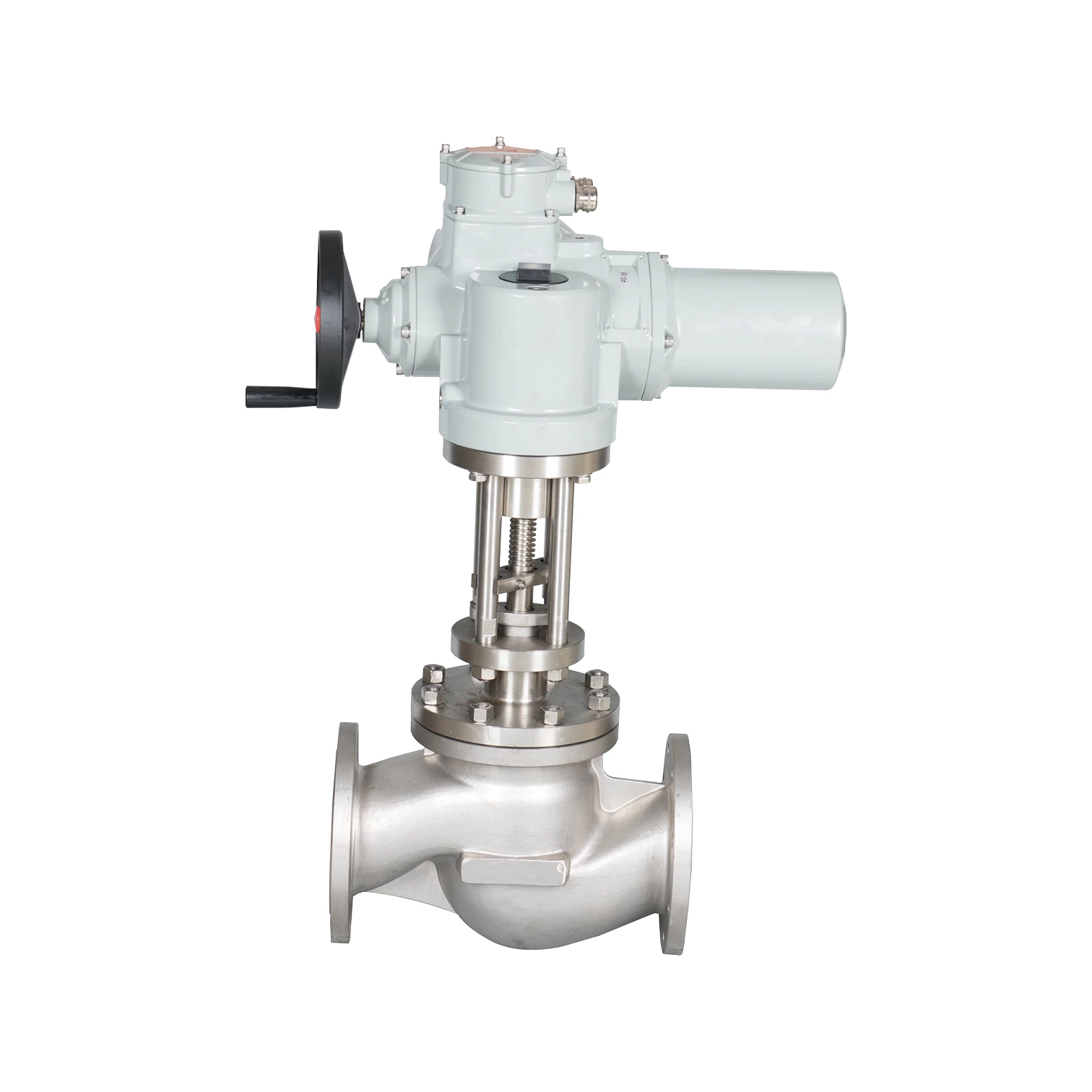

Una válvula de globo eléctrica integra un cuerpo de válvula de globo con un actuador eléctrico . Permite el control remoto o automatizado del caudal de fluido mediante el movimiento lineal del vástago, diseñado para la regulación (modulación) o el servicio de apertura/cierre en tuberías.

Ventajas

  • Estrangulamiento superior : características de flujo lineal ideales para un control preciso.
  • Cierre hermético : bajas tasas de fuga (se pueden alcanzar clases ANSI IV-VI).
  • Automatización : Integración perfecta con sistemas PLC/DCS/SCADA.
  • Opciones a prueba de fallos : actuadores con retorno por resorte para aplicaciones críticas (Fallo de apertura/cierre).
  • Retroalimentación de posición : señales abiertas en vivo del 0 al 100 % para monitoreo.

Parámetros

Parámetros generales Rango de par Salida directa de 60-3000 Nm
Velocidad 18-144 (rpm)
Temperatura ambiente -30~70°C, -40-70°C
Grado de resistencia a la vibración Según JB/T8219
Nivel de ruido Menos de 70d8 en 1m
Interfaz eléctrica 2 NPT3/4, repuesto 1 NPT3/4 (otros personalizados)
Grado de protección IP67, IP68 opcional
Tamaño de la conexión En línea con JB2920 (tipo de tres mordazas) o ISO5210 (tipo de empuje, tipo de torque)
Parámetros técnicos Especificaciones del motor Clase H, con protector térmico 155°C
Sistema de trabajo Tipo de interruptor: S2-15 min, no más de 600 arranques por hora
Voltaje aplicable Trifásica: CA 380 V (+10 %)/50 Hz (±5 %)
Adaptable: monofásica CA 220 V
Tipo de autobús Ninguno
Tipo de conmutación Aporte Control de conmutación, contacto incorporado, puede soportar 5 A a 250 V CA.
Producción Contacto pasivo de posición abierta/posición cerrada
Conmutación de sobrepar/desactivación de sobrepar contacto pasivo
Opcional: Potenciómetro de retroalimentación de posición de tipo sección media llena
Modos de control Modo de visualización Disco indicador de grado de apertura tipo puntero
Operación del menú No
Control de campo No
Diagnóstico inteligente del registro de datos No
Otros Otras funciones Protección de distancia de fuerza (velocidad superior a 36 rpm, sin dispositivo de distancia de fuerza excesiva)
Protección contra sobrecalentamiento del motor
Calentador a prueba de humedad (dispositivo a prueba de humedad)
