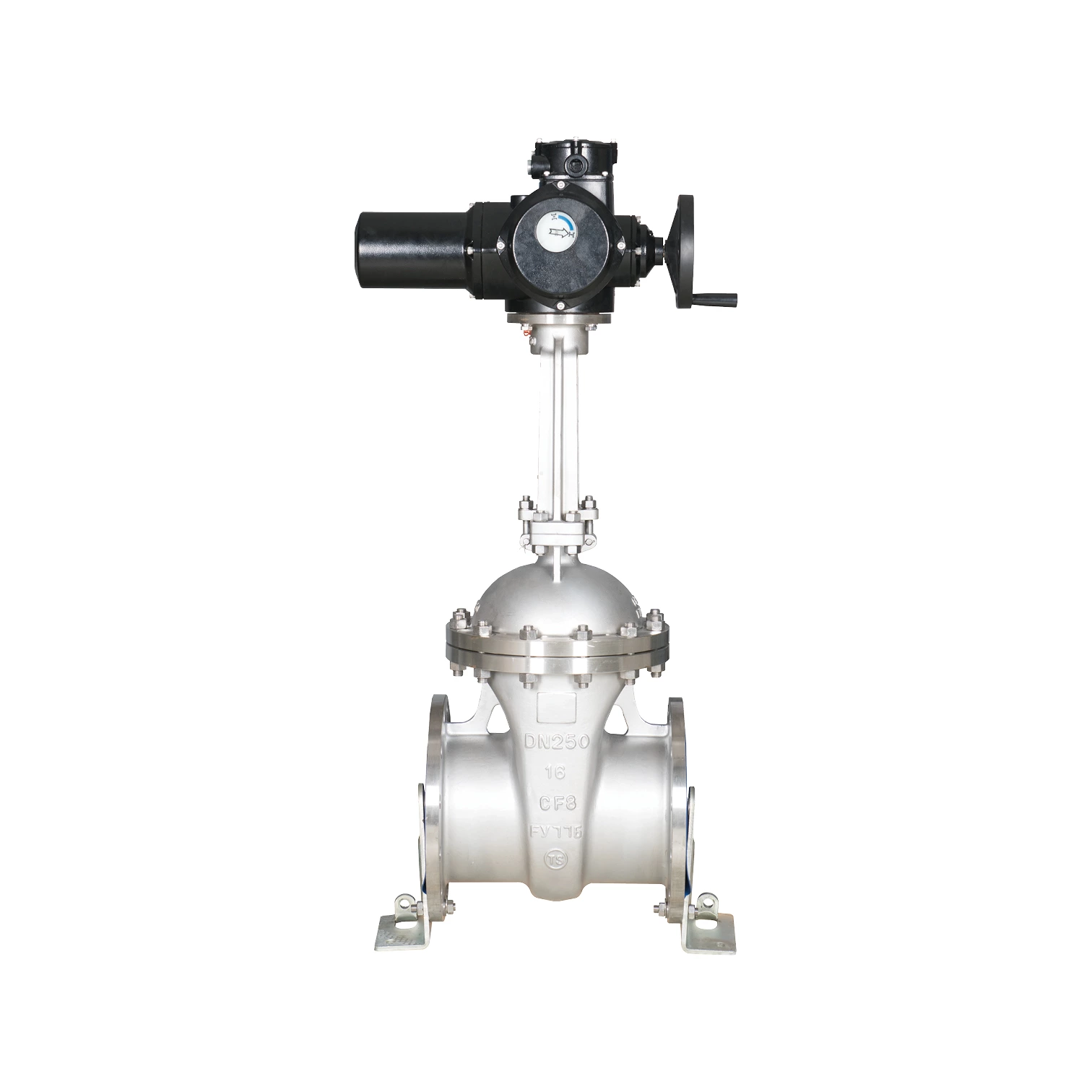

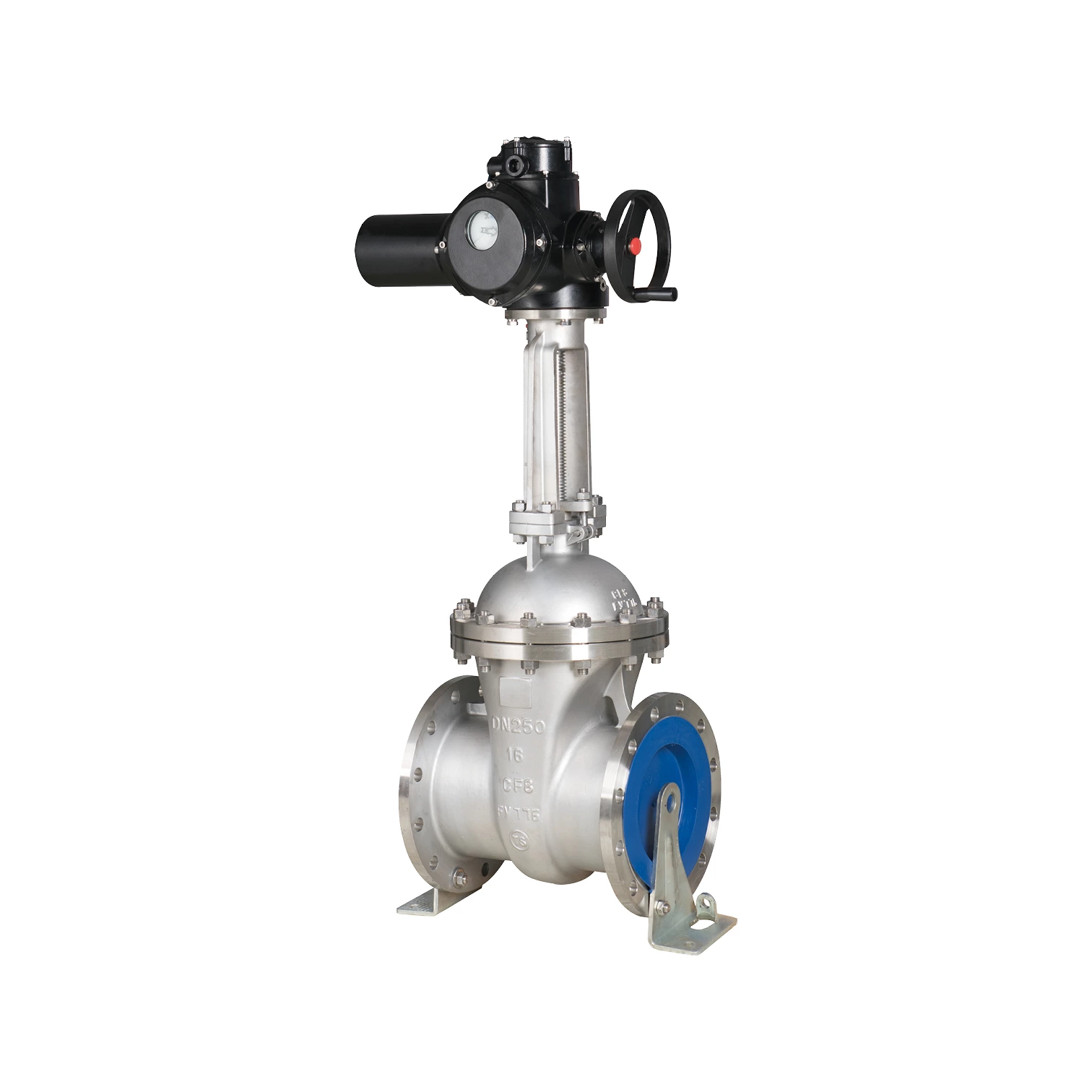

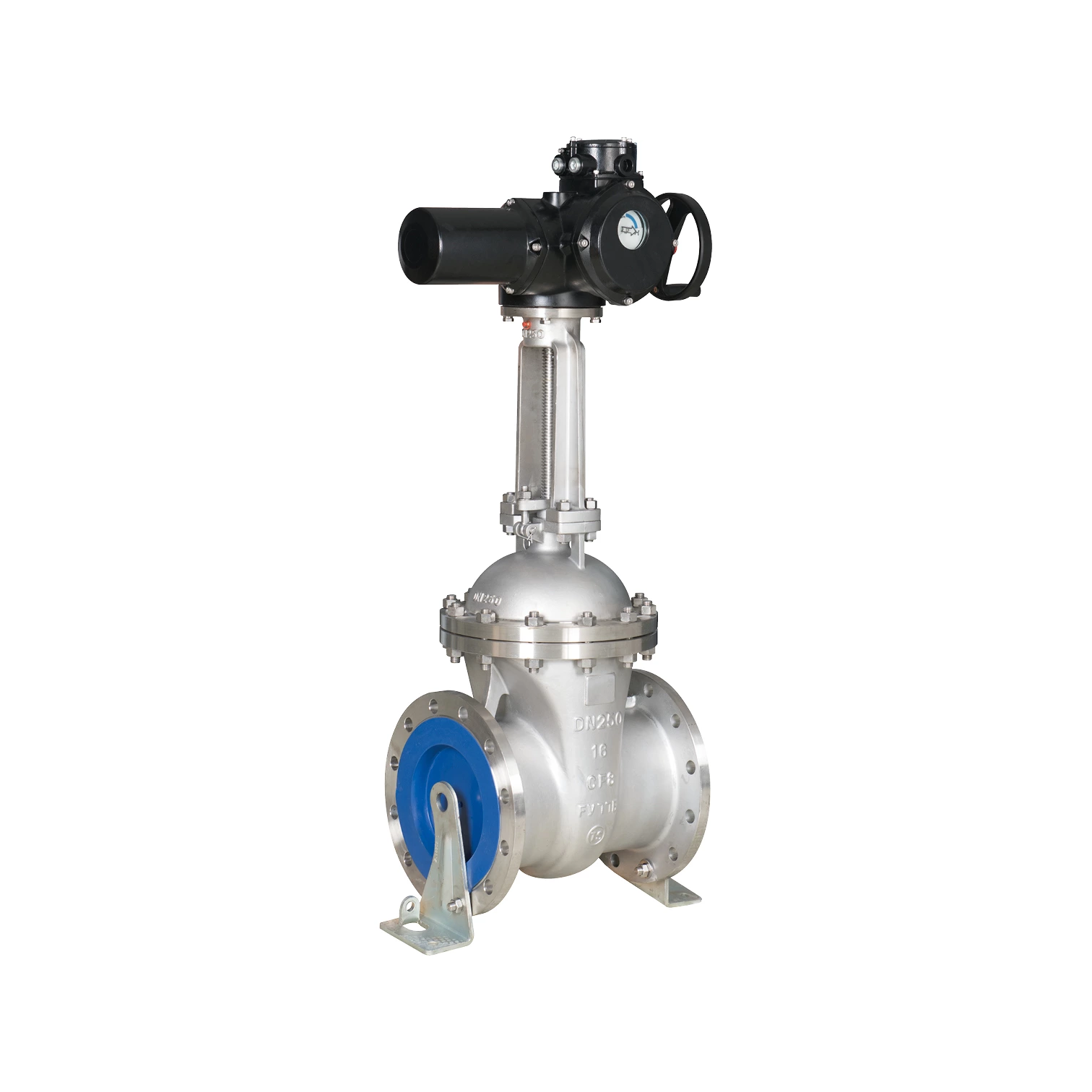

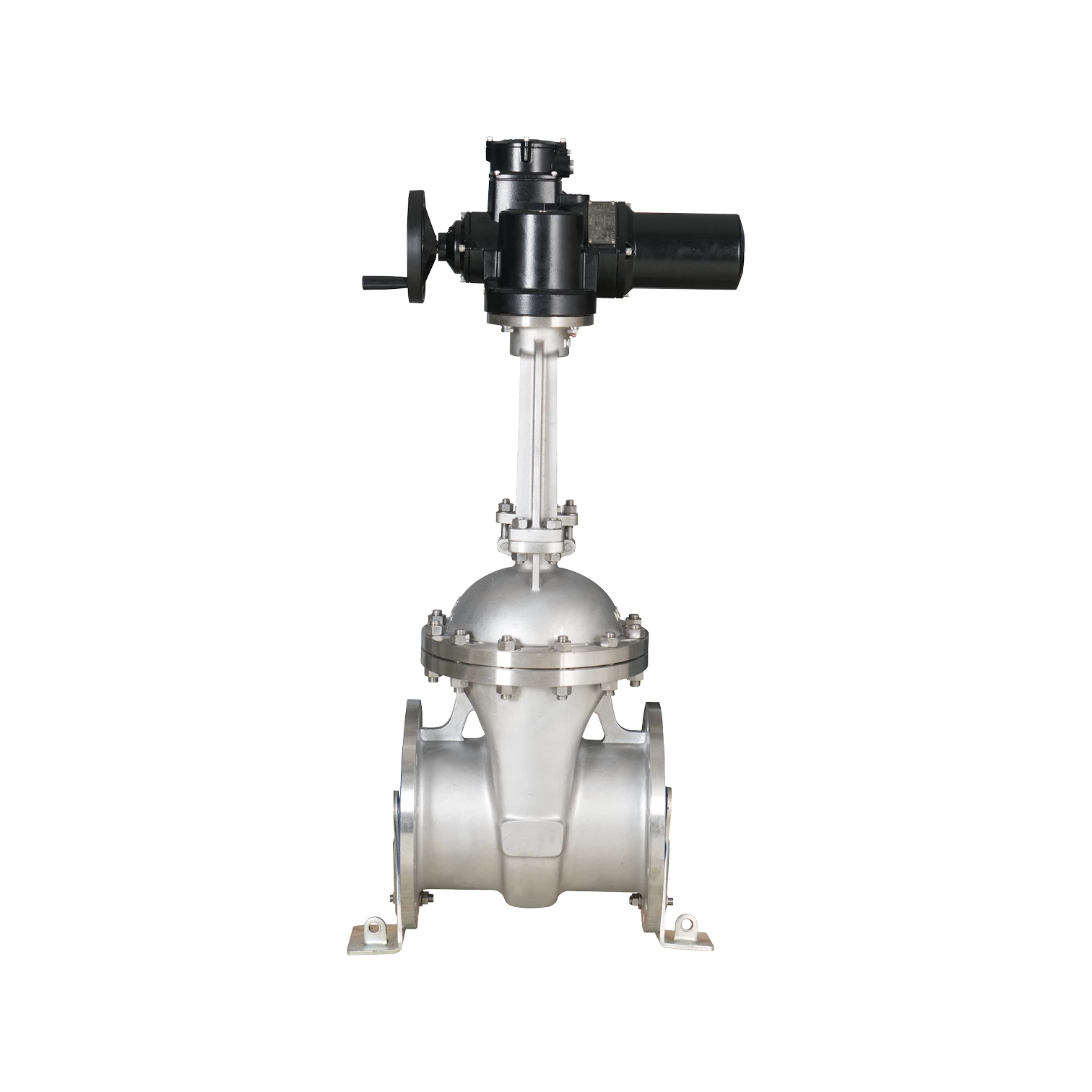

Válvulas de compuerta motorizadas para control remoto

caracteristicas

Interfaz eléctrica: 2 NPT3/4, repuesto 1 NPT3/4
Clase de protección: IP67, IP68 opcional
Especificación del motor: Clase H, con protector térmico 155 ℃
Sistema de trabajo: tipo de conmutación: S2-15min, no más de 600 arranques por hora
Voltaje aplicable: trifásico: CA 380 V (±10 %)/50 Hz (±5 %)
A la altura: monofásica AC220V
Temperatura ambiente: -30 °C ~ 70 °C, -40-70 °C.

Una válvula de compuerta motorizada es una válvula de compuerta estándar integrada con un actuador eléctrico (motor). Esta automatización reemplaza volantes manuales, engranajes u operadores hidráulicos/neumáticos, permitiendo el control remoto o programado de la apertura y el cierre de la válvula.

Ventajas

  • Operación remota: Controle válvulas desde salas de control o de forma remota, mejorando la seguridad (ubicaciones peligrosas) y la conveniencia (válvulas de difícil acceso).

  • Automatización: Fácilmente integrable en procesos automatizados y sistemas de control (SCADA, BMS, PLC).

  • Velocidad y ahorro de mano de obra: Operación más rápida que las válvulas manuales grandes; elimina el trabajo manual.

  • Control programable: Operación temporizada, secuenciación e integración con la lógica del proceso.

  • Retroalimentación de posición: proporciona información de estado crucial a los operadores y sistemas de control.

  • Capacidad de seguridad: mejora la seguridad del proceso y la protección del medio ambiente.

  • Adecuado para tamaños grandes: los actuadores eléctricos manejan eficazmente el alto torque requerido para válvulas de compuerta de gran diámetro (por ejemplo, DN40 y superiores).

Parámetros

Parámetros generales Rango de par Salida directa de 60-3000 Nm
Velocidad 18-144 (rpm)
Temperatura ambiente -30~70°C, -40-70°C
Grado de resistencia a la vibración Según JB/T8219
Nivel de ruido Menos de 70d8 en 1m
Interfaz eléctrica 2 NPT3/4, repuesto 1 NPT3/4 (otros personalizados)
Grado de protección IP67, IP68 opcional
Tamaño de la conexión En línea con JB2920 (tipo de tres mordazas) o ISO5210 (tipo de empuje, tipo de torque)
Parámetros técnicos Especificaciones del motor Clase H, con protector térmico 155°C
Sistema de trabajo Tipo de interruptor: S2-15 min, no más de 600 arranques por hora
Voltaje aplicable Trifásica: CA 380 V (+10 %)/50 Hz (±5 %)
Adaptable: monofásica CA 220 V
Tipo de autobús Ninguno
Tipo de conmutación Aporte Control de conmutación, contacto incorporado, puede soportar 5 A a 250 V CA.
Producción Contacto pasivo de posición abierta/posición cerrada
Conmutación de sobrepar/desactivación de sobrepar contacto pasivo
Opcional: Potenciómetro de retroalimentación de posición de tipo sección media llena
Modos de control Modo de visualización Disco indicador de grado de apertura tipo puntero
Operación del menú No
Control de campo No
Diagnóstico inteligente del registro de datos No
Otros Otras funciones Protección de distancia de fuerza (velocidad superior a 36 rpm, sin dispositivo de distancia de fuerza excesiva)
Protección contra sobrecalentamiento del motor
Calentador a prueba de humedad (dispositivo a prueba de humedad)
