Medidor de flujo másico de efecto Coriolis FCC-300 para el procesamiento de petróleo, gas y líquidos.

• Introducción

Los caudalímetros de efecto Coriolis de Supmea proporcionan mediciones de flujo de alta precisión para líquidos y gases en industrias como la petrolera, la gasística, la química y la alimentaria. Gracias al avanzado efecto Coriolis y su tecnología, los caudalímetros Coriolis de Supmea miden directamente el flujo másico, la densidad y la temperatura con una precisión de hasta ±0,1 %.

• Principio de funcionamiento

El caudalímetro Supmea funciona según el principio de Coriolis, que establece que el aire circulante se desvía hacia la derecha en el hemisferio norte y hacia adelante a la izquierda en el hemisferio sur a medida que la Tierra gira sobre su eje.

Basándose en esta teoría, el sensor de flujo másico de efecto Coriolis funciona de la siguiente manera: si una tubería gira alrededor de un punto ( P ) mientras el fluido fluye a través de ella (hacia o desde el centro de rotación), ese fluido generará una fuerza de inercia, como se muestra en la Fig. 1:

La partícula de masa δm se mueve hacia la derecha en el tubo a una velocidad constante υ, mientras que el tubo gira alrededor de un punto fijo P a una velocidad angular ω. En este momento, la partícula tendrá dos componentes de aceleración:

(1) Aceleración normal αr (aceleración céntrica): su valor es igual a ω2r, que está dirigida hacia el punto P.

(2) Aceleración tangencial αt (aceleración de Coriolis): cuyo valor es igual a 2ωυ y cuya dirección es perpendicular. La fuerza producida por la aceleración tangencial se llama fuerza de Coriolis y su valor es igual a Fc = 2ωυδm.

En la tabla de la Fig. 1, el fluido Δm = ρA × ΔX,

Por lo tanto, el coeficiente de fricción se puede expresar como:

ΔFc=2ωυ×δm=2ω×υ×ρ×A×ΔX=2ω×δqm×ΔX

donde A es el área de la sección transversal del tubo:

Δqm=δdm/dt=υρA

Para un tubo giratorio específico, sus características de frecuencia son determinadas; ΔFc depende únicamente de δqm. Por lo tanto, el flujo másico puede medirse directa o indirectamente midiendo la fuerza de Coriolis.

Para obtener más detalles sobre cómo funciona el caudalímetro másico Coriolis, consulte nuestro manual en formato PDF del sensor de caudal másico de efecto Coriolis para el procesamiento de residuos, petróleo, gas, agua o aguas residuales.

• Especificación

• Gama de sensores de masa Coriolis SUP

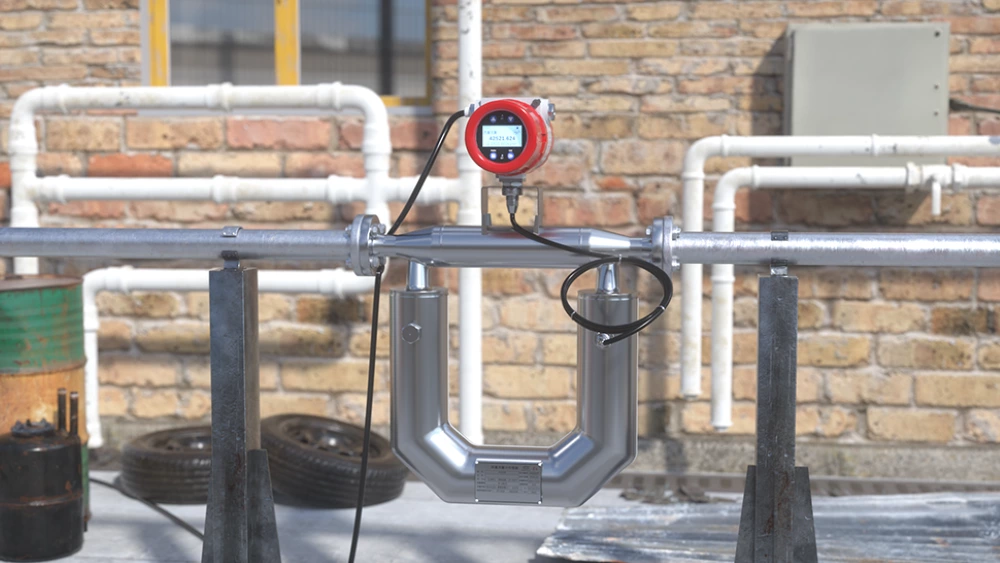

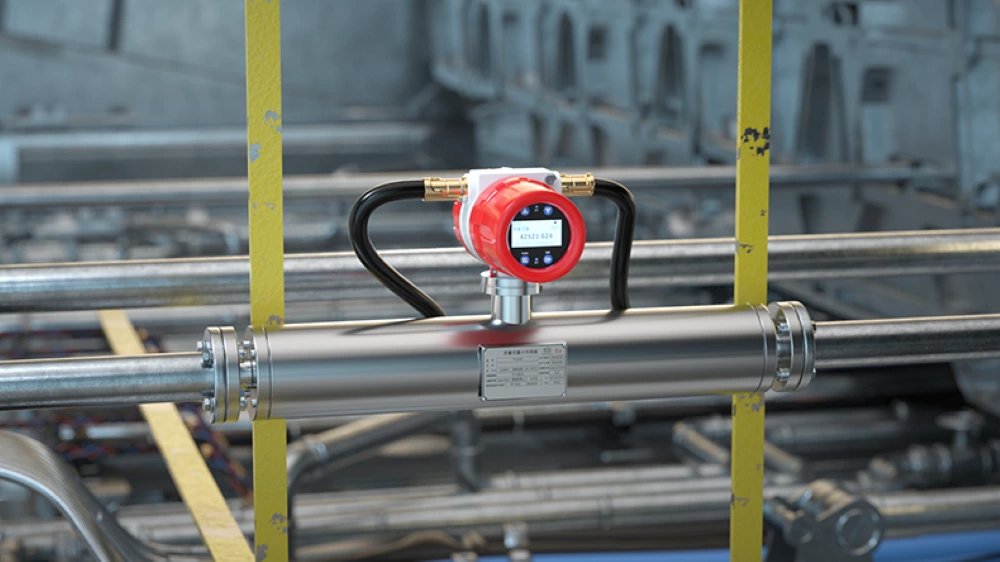

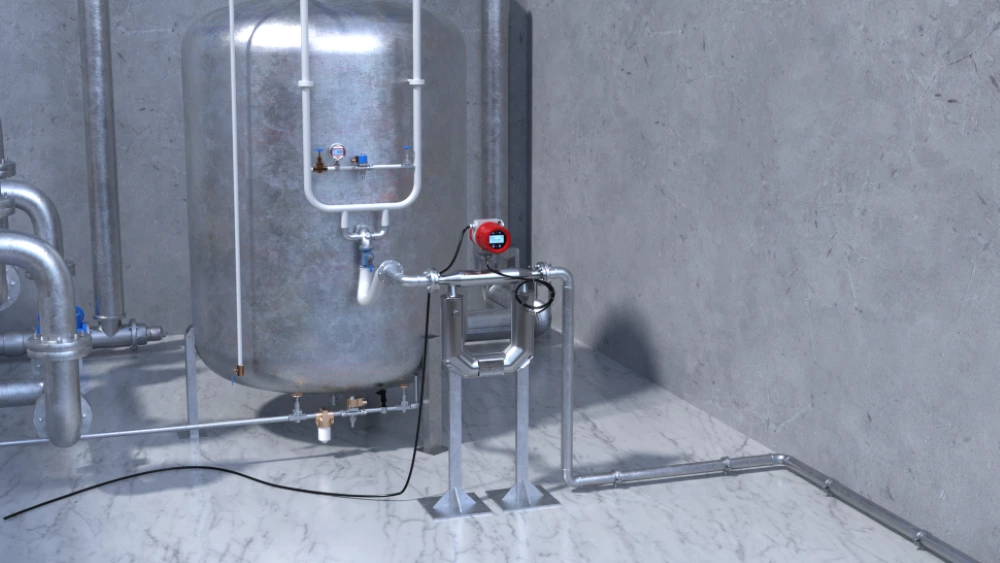

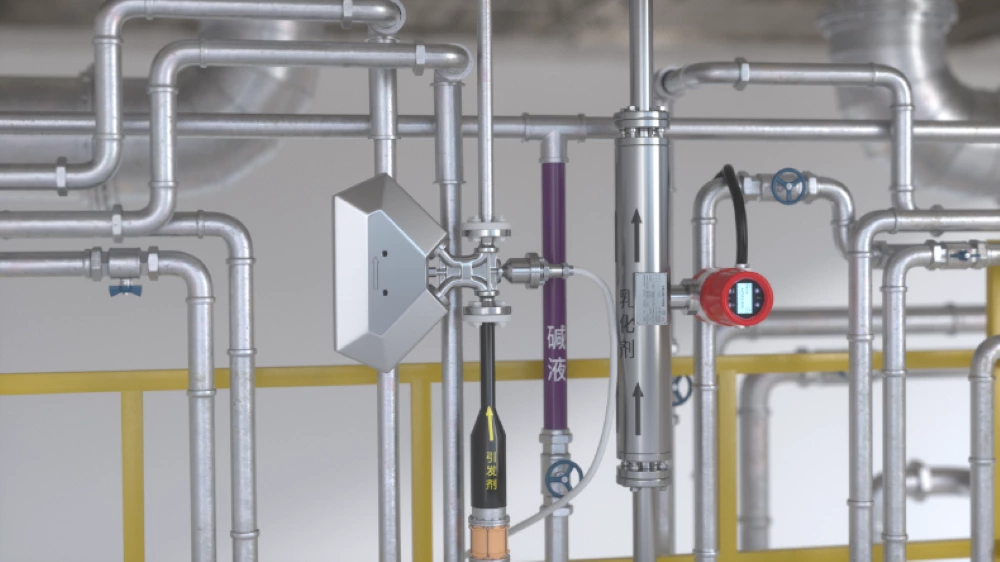

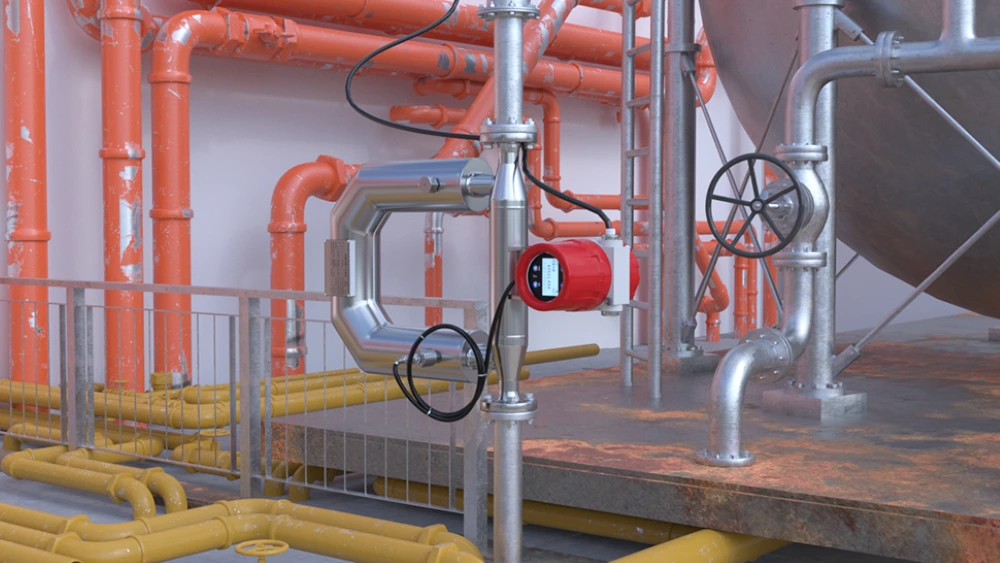

Las soluciones de medición de flujo Coriolis de Supmea le ofrecen tres opciones: caudalímetro másico Coriolis tipo U, caudalímetro másico Coriolis triangular y caudalímetro másico Coriolis de tubo recto. Todos ellos se adaptan perfectamente a las necesidades específicas de su sector.

• Amplias aplicaciones

Los caudalímetros másicos Coriolis SUP se utilizan ampliamente en diversas industrias, como la petrolera, la gasística, la química, la alimentaria y de bebidas, la farmacéutica, la de tratamiento de aguas, la de protección medioambiental y la de energías renovables, como la producción de hidrógeno y biodiésel.

👉 ¡ Contáctanos hoy para empezar!

Preguntas frecuentes sobre el caudalímetro másico Coriolis

P: ¿Cuál es el principio del efecto Coriolis?

A: El efecto Coriolis es un fenómeno que ocurre cuando un fluido fluye a través de un tubo vibrante. A medida que el tubo vibra, el movimiento del fluido provoca un cambio en el patrón de vibración, directamente proporcional al caudal másico. Este cambio se detecta y se utiliza para medir el caudal, la densidad y la temperatura del fluido. Proporciona soluciones de flujo precisas y fiables sin necesidad de compensación de temperatura ni presión.

P: ¿Cuál es la diferencia entre el caudalímetro ultrasónico y el caudalímetro Coriolis?

A: La diferencia más significativa entre el caudalímetro ultrasónico y el caudalímetro másico Coriolis radica en el método de medición. Los caudalímetros ultrasónicos utilizan ondas sonoras para medir el caudal de líquidos o gases, calculando el flujo en función del tiempo que tardan las ondas sonoras en viajar a través del fluido. El caudalímetro másico Coriolis mide el flujo másico directamente mediante el efecto Coriolis. Detecta los cambios de vibración causados por el movimiento del fluido a través de un tubo vibrante, proporcionando lecturas precisas de flujo másico, densidad y temperatura.

P: ¿Cuál es la diferencia entre el caudalímetro másico térmico y el caudalímetro másico de tipo Coriolis?

Un caudalímetro térmico mide el caudal másico basándose en los cambios de temperatura a medida que el fluido pasa sobre un sensor calentado. Es ideal para medir gases y se utiliza comúnmente en mediciones precisas de caudal. Un caudalímetro Coriolis utiliza el efecto Coriolis para medir el caudal másico directamente, detectando los cambios en la vibración de un tubo por el que fluye el fluido. Proporciona datos de caudal, densidad y temperatura con alta precisión en plantas de procesamiento de petróleo, líquidos y gas.

P: ¿Cómo selecciono el caudalímetro másico Coriolis adecuado para mi aplicación?

A: La selección del caudalímetro másico Coriolis adecuado depende del fluido de proceso, el diámetro de la tubería, el rango de caudal y el entorno de instalación . Supmea ofrece asesoramiento experto para ayudarle a elegir el modelo que mejor se adapte a sus necesidades. Póngase en contacto con nuestros expertos para encontrar la configuración ideal para su aplicación.

P: ¿Se puede utilizar un caudalímetro másico Coriolis para la transferencia de custodia?

R: Sí. Los caudalímetros másicos Coriolis de Supmea están diseñados para cumplir con los estándares internacionales de transferencia de custodia, proporcionando mediciones de caudal másico y densidad de alta precisión, necesarias para aplicaciones fiscales.
